Xilanh xoay dùng cho hệ thống tự động hóa

Xilanh xoay dùng cho hệ thống tự động hóa là một trong những thiết bị quan trọng hàng đầu, đóng vai trò then chốt trong việc chuyển đổi năng lượng khí nén hoặc thủy lực thành chuyển động quay chính xác. Trong kỷ nguyên công nghiệp 4.0, khi các dây chuyền sản xuất yêu cầu tốc độ cao, độ bền bỉ và tính linh hoạt tuyệt đối, việc lựa chọn và ứng dụng xilanh xoay đúng cách không chỉ giúp tối ưu hiệu suất mà còn giảm thiểu chi phí vận hành cho doanh nghiệp. Bài viết dưới đây sẽ cung cấp cái nhìn toàn diện từ khái niệm, cấu tạo, ứng dụng thực tế đến các dòng sản phẩm tiêu biểu như JRT, SMC, Festo.

1. Xilanh xoay dùng cho hệ thống tự động hóa là gì?

Xilanh xoay dùng cho hệ thống tự động hóa (thường được gọi là Rotary Actuator) là một cơ cấu chấp hành khí nén hoặc thủy lực được thiết kế để tạo ra chuyển động quay quanh một trục cố định. Thay vì tạo ra chuyển động tịnh tiến (tiến - lùi) như các loại xilanh truyền thống, xilanh xoay chuyển đổi áp suất của dòng lưu chất thành mô-men xoắn (torque), cho phép các bộ phận máy móc xoay theo các góc độ nhất định như 90°, 180°, 270° hoặc thậm chí là xoay liên tục 360°.

Sự hiện diện của thiết bị này trong các hệ thống tự động hóa giúp giải quyết các bài toán về không gian hẹp và các thao tác đòi hỏi sự khéo léo như lật sản phẩm, đóng mở van công nghiệp, hoặc điều hướng các cánh tay robot gắp sản phẩm. Nhờ khả năng tích hợp linh hoạt với các loại cảm biến hành trình, xilanh xoay đảm bảo tính đồng bộ cao trong các quy trình sản xuất phức tạp.

2. Cấu tạo và nguyên lý hoạt động của xilanh xoay

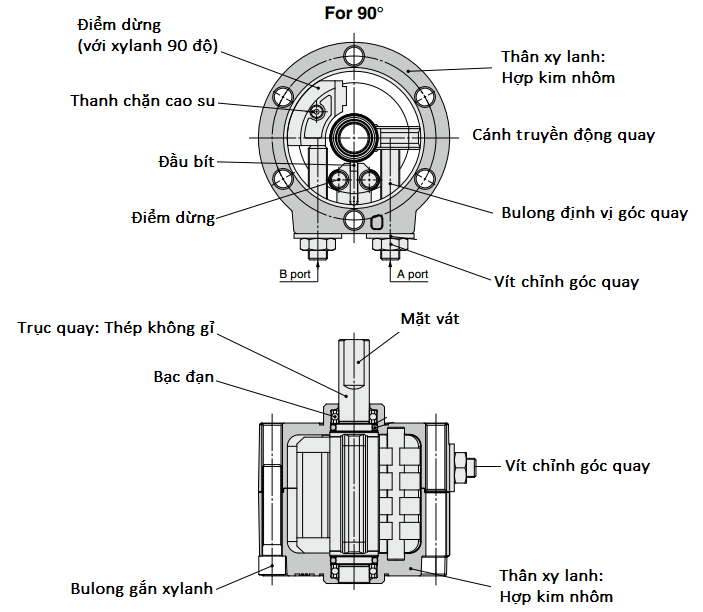

Xilanh xoay dùng cho hệ thống tự động hóa có cấu tạo khá đa dạng tùy thuộc vào kiểu truyền động, nhưng nhìn chung bao gồm các thành phần cơ bản sau:

• Thân xilanh (Body): Thường được làm bằng hợp kim nhôm cao cấp hoặc thép không gỉ để đảm bảo độ cứng và khả năng chống ăn mòn. Thân máy chứa các khoang cấp khí và bảo vệ các linh kiện bên trong.

• Trục xoay (Output Shaft): Là bộ phận truyền lực quay ra bên ngoài. Trục có thể là trục đơn hoặc trục kép, với thiết kế rỗng hoặc đặc tùy theo yêu cầu lắp đặt.

• Cơ cấu truyền động: Đây là "trái tim" của xilanh, bao gồm các loại cánh gạt (vane) hoặc hệ thống bánh răng - thanh răng (rack and pinion).

• Hệ thống gioăng phớt (Seals): Đảm bảo độ kín khít tuyệt đối, ngăn chặn rò rỉ khí nén hoặc dầu thủy lực, giúp duy trì áp suất ổn định.

• Bộ phận giảm chấn và stopper: Giúp kiểm soát hành trình xoay, tránh va đập mạnh ở các điểm cuối hành trình, từ đó kéo dài tuổi thọ thiết bị.

Nguyên lý hoạt động chi tiết

Dựa trên thiết kế, xilanh xoay hoạt động theo hai nguyên lý chính:

1. Kiểu cánh gạt (Vane Type): Khí nén được cấp vào một khoang, tạo áp lực lên cánh gạt gắn trên trục. Áp lực này đẩy cánh gạt xoay quanh trục, tạo ra chuyển động quay. Loại này có ưu điểm là cực kỳ nhỏ gọn nhưng momen xoắn thường thấp hơn loại bánh răng.

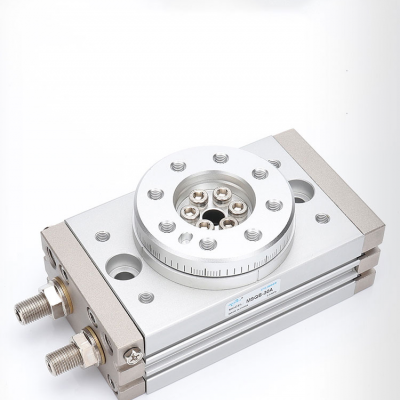

2. Kiểu bánh răng - thanh răng (Rack & Pinion): Piston trong xilanh di chuyển tịnh tiến dưới áp lực khí nén. Piston này được kết nối với một thanh răng (Rack). Khi thanh răng di chuyển, nó làm quay bánh răng (Pinion) gắn trên trục đầu ra. Đây là kiểu phổ biến nhất nhờ độ chính xác cao và lực xoay mạnh mẽ.

3. Phân loại xilanh xoay dùng cho hệ thống tự động hóa

Xilanh xoay dùng cho hệ thống tự động hóa được phân chia thành nhiều dòng sản phẩm để đáp ứng các tiêu chuẩn kỹ thuật khắt khe. Việc hiểu rõ các phân loại này sẽ giúp kỹ sư thiết kế lựa chọn được mã hàng tối ưu nhất.

Ngoài ra, người ta còn phân loại theo nguồn năng lượng (Khí nén/Thủy lực) hoặc theo thương hiệu uy tín như JRT (Hàn Quốc), SMC (Nhật Bản), hay Festo (Đức).

4. Ưu điểm của xilanh xoay trong công nghiệp 4.0

Xilanh xoay dùng cho hệ thống tự động hóa mang lại những giá trị vượt trội mà các cơ cấu truyền động cơ học truyền thống khó lòng thay thế được:

• Tối ưu hóa không gian lắp đặt: Thay vì sử dụng các cơ cấu cam, đòn bẩy cồng kềnh, một chiếc xilanh xoay nhỏ gọn có thể thực hiện thao tác quay một cách trực tiếp ngay tại vị trí cần thiết.

• Khả năng kiểm soát góc quay linh hoạt: Với các bộ Stopper và điều chỉnh hành trình, người dùng có thể tinh chỉnh góc quay chính xác đến từng độ (±3° hoặc nhỏ hơn), đảm bảo độ lặp lại hoàn hảo.

• Độ bền vượt trội: Các dòng cao cấp như JRT SDRJ hay SRJ series sử dụng vật liệu hợp kim nhôm cứng và hệ thống vòng bi chất lượng cao, cho phép hoạt động hàng triệu chu kỳ mà không cần bảo dưỡng sâu.

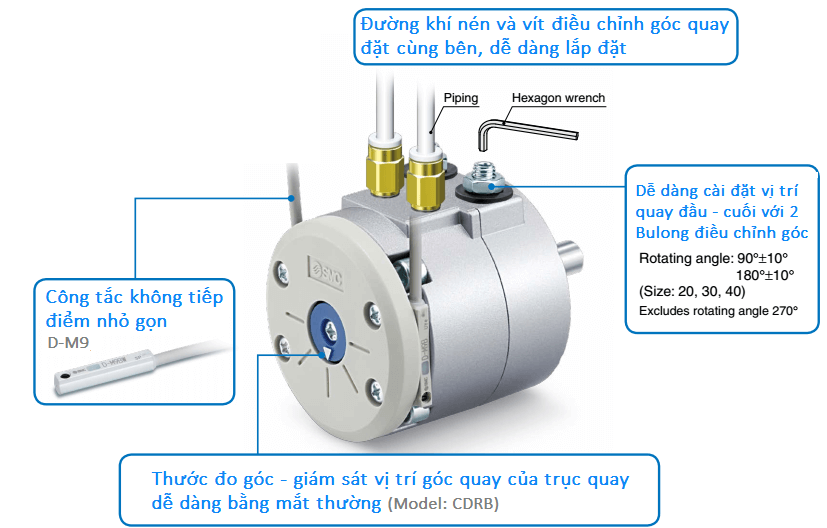

• Tích hợp cảm biến thông minh: Dễ dàng lắp đặt các cảm biến từ tính (magnetic sensors) để phản hồi vị trí về PLC, giúp hệ thống giám sát và xử lý lỗi kịp thời.

Xem Thêm ==> Sensor cảm biến xilanh khí nén jrt hàn quốc dùng trong tự động hóa

5. Ứng dụng thực tế của xilanh xoay trong các ngành công nghiệp

Xilanh xoay dùng cho hệ thống tự động hóa hiện diện trong hầu hết các nhà máy thông minh hiện nay. Dưới đây là những ứng dụng thực tế điển hình:

Ngành sản xuất và lắp ráp điện tử

Trong các dây chuyền lắp ráp PCB hay linh kiện bán dẫn, xilanh xoay được dùng để lật mặt bo mạch, xoay các linh kiện nhỏ để gắp thả vào đúng vị trí. Đặc biệt, các dòng xilanh xoay mini của JRT rất được ưa chuộng nhờ khả năng vận hành êm ái và tốc độ cực nhanh.

Ngành đóng gói và thực phẩm

Xilanh xoay đóng vai trò quan trọng trong việc điều hướng sản phẩm trên băng tải. Ví dụ: khi sản phẩm đi qua cảm biến nhận diện lỗi, xilanh xoay sẽ gạt hoặc xoay sản phẩm lỗi sang một làn khác. Ngoài ra, chúng còn được dùng để đóng/mở nắp hộp hoặc dán nhãn bao bì tròn.

Cánh tay Robot và bộ gắp (Grippers)

Nhiều bộ gắp robot sử dụng xilanh xoay để tạo chuyển động xoay cổ tay (Wrist rotation), giúp robot có thể tiếp cận vật thể từ nhiều hướng khác nhau mà không cần di chuyển toàn bộ thân máy, giúp tiết kiệm năng lượng và thời gian chu kỳ.

6. Giới thiệu dòng xilanh xoay JRT (Hàn Quốc) - Lựa chọn hàng đầu

Xilanh xoay dùng cho hệ thống tự động hóa từ thương hiệu JRT đang ngày càng khẳng định vị thế tại thị trường Việt Nam nhờ chất lượng đạt chuẩn quốc tế nhưng giá thành lại cực kỳ cạnh tranh so với các hãng Âu Mỹ.

• Dòng JRT SDRJ Series: Đây là dòng xilanh xoay kiểu bánh răng - thanh răng mạnh mẽ. Điểm đặc biệt của SDRJ là tích hợp sẵn giảm chấn thủy lực (Shock Absorber) ngay trên thân máy, giúp triệt tiêu rung động khi quay tải nặng ở tốc độ cao.

• Dòng JRT SRJ Series: Phù hợp cho các ứng dụng cần sự nhỏ gọn và kinh tế. SRJ sử dụng cấu trúc bánh răng đơn giản nhưng bền bỉ, dễ dàng lắp đặt trong các không gian hẹp của máy móc tự động hóa.

• Tính năng vượt trội: Các sản phẩm JRT thường có trục rỗng (Hollow shaft) giúp việc đi dây điện hoặc ống khí qua tâm trục trở nên dễ dàng hơn bao giờ hết, tránh tình trạng xoắn dây khi vận hành.

​Xem Thêm ===> Xilanh Trượt Dùng Cho Hệ Thống Tự Động Hóa

7. Hướng dẫn lựa chọn xilanh xoay phù hợp nhất

Xilanh xoay dùng cho hệ thống tự động hóa cần được lựa chọn dựa trên các thông số kỹ thuật cụ thể để tránh tình trạng quá tải hoặc lãng phí công suất. Các bước lựa chọn bao gồm:

1. Tính toán Mô-men xoắn (Torque): Đây là thông số quan trọng nhất. Bạn cần xác định lực cần thiết để quay vật thể. Công thức cơ bản: T = F x R (trong đó F là lực tác động, R là khoảng cách từ tâm xoay). Lưu ý nên chọn xilanh có mô-men xoắn lớn hơn ít nhất 20-30% nhu cầu thực tế để đảm bảo hệ số an toàn.

2. Xác định Góc xoay: Bạn cần xoay 90°, 180° hay có thể điều chỉnh? Hãy chọn loại xilanh có bộ điều chỉnh góc (Angle Adjustment) nếu ứng dụng đòi hỏi sự linh hoạt.

3. Tải trọng hướng tâm và hướng trục: Nếu trục xilanh phải chịu lực nặng đè lên, hãy chọn các dòng có ổ bi (Bearing) chịu lực tốt để tránh làm hỏng cấu trúc bên trong.

4. Môi trường làm việc: Nếu làm việc trong môi trường thực phẩm, cần chọn loại có dầu bôi trơn thực phẩm (Food grade). Nếu môi trường bụi bẩn, cần loại có phớt chắn bụi chuyên dụng.

8. Quy trình bảo trì và lắp đặt xilanh xoay chuẩn kỹ thuật

Xilanh xoay dùng cho hệ thống tự động hóa dù bền bỉ đến đâu cũng cần một quy trình bảo dưỡng định kỳ để duy trì độ chính xác:

Lưu ý khi lắp đặt

• Đảm bảo đồng tâm giữa trục xilanh và trục của thiết bị cần xoay. Việc lắp lệch tâm sẽ gây ra lực cưỡng bức, làm nhanh mòn ổ bi và gioăng phớt.

• Sử dụng đúng áp suất khí nén theo khuyến cáo của nhà sản xuất (thường từ 1.5 - 7 bar). Áp suất quá cao có thể gây nứt vỡ bánh răng hoặc làm hỏng bộ phận giảm chấn.

Quy trình bảo trì

• Kiểm tra rò rỉ: Sử dụng dung dịch chuyên dụng để kiểm tra các cổng khí và đầu trục thường xuyên.

• Vệ sinh bộ lọc khí: Luôn đảm bảo nguồn khí cung cấp cho xilanh là khí sạch, khô và không có hơi dầu bẩn để bảo vệ hệ thống gioăng phớt bên trong.

• Bôi trơn định kỳ: Một số dòng xilanh yêu cầu bôi trơn mỡ chuyên dụng sau một số lượng chu kỳ nhất định.

Xem Thêm ==> Tay kẹp khí nén hàn quốc dùng cho robot công nghiệp

9. Kết luận: Đầu tư vào xilanh xoay chất lượng là đầu tư cho tương lai

Xilanh xoay dùng cho hệ thống tự động hóa không chỉ đơn thuần là một linh kiện cơ khí, mà là giải pháp giúp doanh nghiệp nâng tầm năng lực sản xuất. Việc lựa chọn những thương hiệu uy tín như JRT với các dòng sản phẩm tối ưu sẽ giúp hệ thống của bạn vận hành trơn tru, giảm thiểu thời gian dừng máy (downtime) và mang lại hiệu quả kinh tế lâu dài.

Nếu bạn đang tìm kiếm một giải pháp tối ưu về chuyển động quay cho máy móc của mình, hãy liên hệ với các đơn vị cung cấp chính hãng để được tư vấn kỹ thuật chuyên sâu và nhận báo giá tốt nhất cho các dòng xilanh xoay JRT Hàn Quốc.
