Xilanh Trượt Dùng Cho Hệ Thống Tự Động Hóa

Xilanh trượt dùng cho hệ thống tự động hóa là thành phần không thể thiếu trong kỷ nguyên công nghiệp hiện đại, nơi sự chính xác và tốc độ là yếu tố sống còn. Khác với các dòng xilanh truyền thống, xilanh trượt (Slide Cylinder/Slide Table) được thiết kế tích hợp sẵn hệ thống dẫn hướng, giúp xử lý các bài toán về tải trọng lệch tâm và độ rơ lắc một cách hoàn hảo. Trong bài viết này, chúng ta sẽ đi sâu vào tìm hiểu tại sao thiết bị này lại trở thành tiêu chuẩn vàng trong các dây chuyền lắp ráp thông minh.

1. Xilanh trượt là gì? Vai trò trong hệ thống tự động hóa

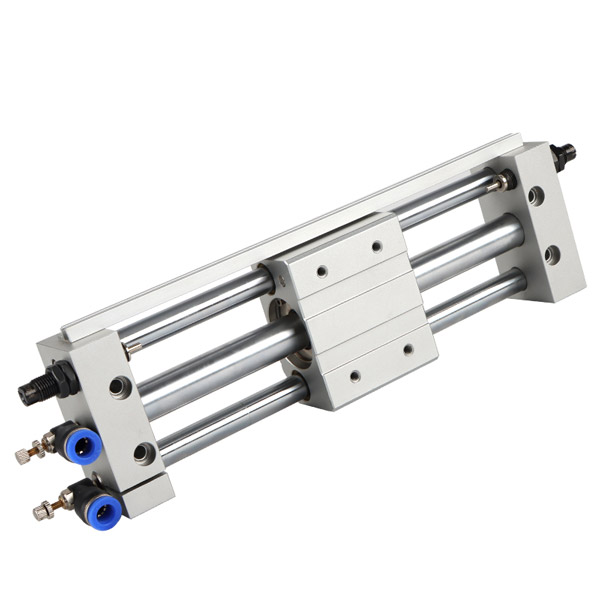

Xilanh trượt dùng cho hệ thống tự động hóa là một thiết bị truyền động khí nén hoặc điện tích hợp bàn trượt và đường ray dẫn hướng bên trong một thân máy duy nhất. Nếu xilanh tròn hay xilanh vuông thông thường chỉ cung cấp lực đẩy đơn thuần và dễ bị xoay trục, thì xilanh trượt sinh ra để thực hiện các chuyển động tịnh tiến có định hướng với độ chính xác cực cao.

Trong các hệ thống tự động hóa ngày nay, vai trò của xilanh trượt có thể tóm tắt qua 3 điểm chính:

• Định vị chính xác: Nhờ có đường ray dẫn hướng (linear guide), bàn trượt di chuyển theo một lộ trình cố định với sai số cực thấp (thường tính bằng micron).

• Tiết kiệm không gian: Thay vì phải lắp đặt xilanh riêng và ray dẫn hướng riêng, xilanh trượt gộp tất cả thành một khối, giúp máy móc gọn gàng hơn.

• Khả năng chịu tải: Cấu trúc vững chắc cho phép thiết bị chịu được các lực tác động từ nhiều phía (moment lực) mà không làm biến dạng trục.

2. Cấu tạo và nguyên lý hoạt động của xilanh trượt

Xilanh trượt dùng cho hệ thống tự động hóa có cấu tạo phức tạp và tinh vi hơn nhiều so với các dòng xilanh khí nén cơ bản. Để đạt được hiệu suất vận hành bền bỉ, một bộ xilanh trượt tiêu chuẩn thường bao gồm các bộ phận sau:

Các thành phần cơ bản

• Thân xilanh (Body): Thường được đúc từ hợp kim nhôm cao cấp để giảm trọng lượng nhưng vẫn đảm bảo độ cứng cáp.

• Bàn trượt (Slide Table): Là bộ phận di chuyển, nơi các kỹ sư sẽ bắt vít để gá đặt các cơ cấu tay gắp hoặc linh kiện cần di chuyển.

• Hệ thống dẫn hướng (Guide Rail & Bearing): Đây là "linh hồn" của thiết bị. Hệ thống này thường sử dụng vòng bi tuyến tính hoặc đường ray bi để giảm ma sát và triệt tiêu độ rơ.

• Piston và Trục: Chuyển đổi áp suất khí nén thành lực cơ học.

• Bộ phận giảm chấn (Shock Absorbers/Rubber Bumpers): Giúp hấp thụ lực va chạm khi bàn trượt đi hết hành trình, bảo vệ thiết bị và phôi.

Nguyên lý hoạt động

Khi khí nén được cấp vào cổng vào, áp suất sẽ đẩy piston di chuyển bên trong lòng xilanh. Lực này truyền trực tiếp đến bàn trượt. Do bàn trượt được liên kết chặt chẽ với hệ thống ray dẫn hướng bi, nó chỉ có thể di chuyển dọc theo trục thẳng tắp, loại bỏ hoàn toàn hiện tượng rung lắc hay xoay trục. Khi đảo chiều luồng khí, bàn trượt sẽ lùi về vị trí ban đầu với độ lặp lại gần như tuyệt đối.

Xem Thêm ===> Xilanh xoay dùng cho hệ thống tự động hóa

3. Ưu điểm vượt trội khi sử dụng xilanh trượt

Xilanh trượt dùng cho hệ thống tự động hóa mang lại những lợi ích kinh tế và kỹ thuật mà các dòng xilanh truyền thống khó lòng đáp ứng được. Dưới đây là phân tích chi tiết về các ưu điểm này:

Độ chính xác và khả năng chống xoay

Trong các ứng dụng như lắp ráp chip điện tử hay màn hình điện thoại, chỉ cần một độ lệch nhỏ 0.1mm cũng có thể gây hỏng sản phẩm. Xilanh trượt với hệ thống bi dẫn hướng tích hợp giúp triệt tiêu hoàn toàn hiện tượng xoay trục (non-rotating), đảm bảo bàn trượt luôn đi đúng quỹ đạo.

Thiết kế nhỏ gọn (Compact Design)

Việc tích hợp "2 trong 1" (vừa là thiết bị tạo lực, vừa là thiết bị dẫn hướng) giúp giảm kích thước tổng thể của cụm máy. Điều này cực kỳ quan trọng trong các máy tự động hóa đa trạm, nơi mỗi mm diện tích đều được tính toán kỹ lưỡng.

Khả năng chịu moment tải lớn

Khác với xilanh ty đơn dễ bị cong trục khi chịu tải ngang, xilanh trượt được thiết kế để chịu được các loại Moment:

• Pitch (Độ chúi)

• Yaw (Độ đảo ngang)

• Roll (Độ xoay nghiêng)

Đặc điểm	Xilanh tiêu chuẩn	Xilanh trượt
Độ chính xác	Trung bình	Rất cao
Khả năng chống xoay	Phải lắp thêm phụ kiện	Tích hợp sẵn
Không gian lắp đặt	Tốn diện tích	Tối ưu, nhỏ gọn
Khả năng chịu tải ngang	Kém	Rất tốt

4. Phân loại xilanh trượt phổ biến nhất hiện nay

Xilanh trượt dùng cho hệ thống tự động hóa hiện nay được chia thành nhiều loại dựa trên nguồn năng lượng và cấu tạo cơ khí để phù hợp với từng nhu cầu cụ thể.

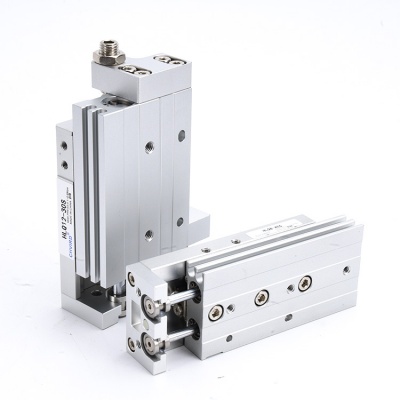

Xilanh trượt khí nén (Pneumatic Slide Table)

Đây là dòng phổ biến nhất nhờ ưu điểm giá thành rẻ, dễ bảo trì và tốc độ phản hồi nhanh. Các dòng như MXS, MXQ (SMC) hay HLS (Airtac) là những cái tên huyền thoại trong giới tự động hóa. Chúng sử dụng khí nén để điều khiển và thường đi kèm với các cảm biến từ để nhận biết vị trí hành trình.

Xilanh trượt điện (Electric Slide Table)

Trong các hệ thống yêu cầu kiểm soát vị trí tại nhiều điểm (multi-point) hoặc kiểm soát tốc độ cực mịn, xilanh trượt điện là lựa chọn hàng đầu. Thay vì dùng khí nén, chúng sử dụng động cơ bước (Stepper) hoặc động cơ Servo kết hợp với trục vít me bi. Độ chính xác của dòng này có thể đạt tới $\pm 0.01mm$.

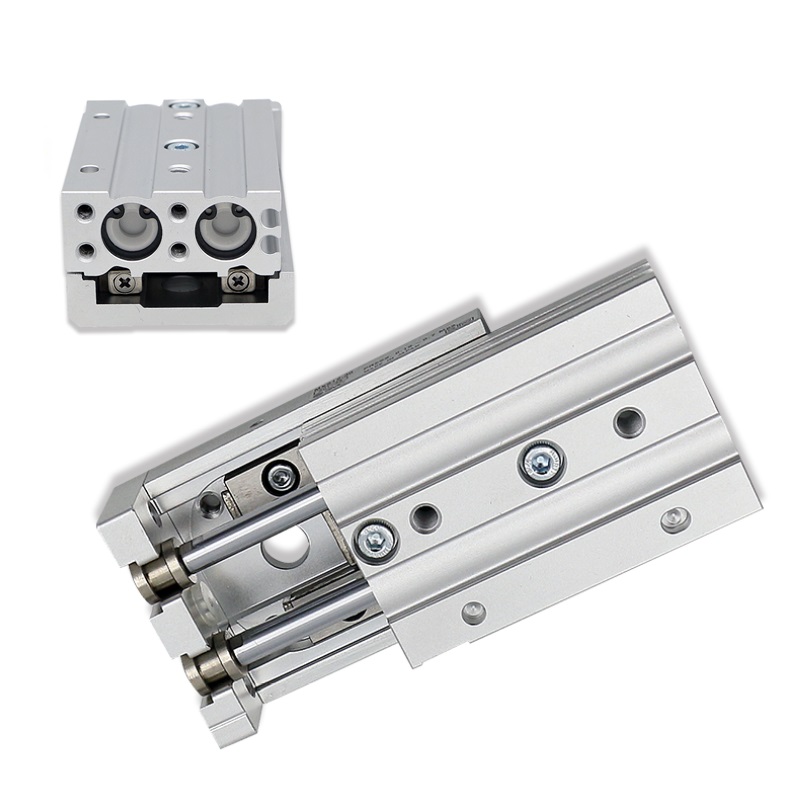

Xilanh trượt hai ty (Dual Rod Slide)

Dòng này sử dụng hai trục piston song song cùng đẩy một bàn trượt. Thiết kế này giúp tăng gấp đôi lực đẩy trong khi vẫn giữ được độ mỏng cho thiết bị, cực kỳ thích hợp cho các ứng dụng gắp sản phẩm nặng trong không gian hẹp.

5. Ứng dụng thực tế của xilanh trượt trong công nghiệp

Xilanh trượt dùng cho hệ thống tự động hóa xuất hiện trong hầu hết các nhà máy sản xuất thông minh. Khả năng làm việc bền bỉ với tần suất cao khiến chúng trở thành lựa chọn số 1 cho các ứng dụng sau:

Hệ thống Gắp và Đặt (Pick and Place)

Đây là ứng dụng điển hình nhất. Xilanh trượt đóng vai trò là cánh tay di chuyển linh kiện từ băng tải này sang băng tải khác hoặc đưa linh kiện vào vị trí đóng gói. Độ chính xác giúp tay gắp không bao giờ đặt lệch vị trí.

Sản xuất linh kiện điện tử và bán dẫn

Trong môi trường phòng sạch, các xilanh trượt loại không dùng dầu bôi trơn hoặc có lớp phủ đặc biệt được dùng để di chuyển tấm Wafer hoặc lắp ráp các bảng mạch PCB nhỏ xíu.

Ngành đóng gói và dán nhãn tự động

Xilanh trượt được dùng để đẩy nhãn dán vào sản phẩm hoặc gạt các sản phẩm lỗi ra khỏi dây chuyền. Tốc độ cao và khả năng dừng chính xác giúp quy trình đóng gói không bị gián đoạn.

Ví dụ: Trong một dây chuyền đóng gói thuốc tự động, xilanh trượt được dùng để đẩy vỉ thuốc vào hộp giấy. Nếu dùng xilanh thường, sự rung lắc có thể làm vỉ thuốc bị kẹt, nhưng xilanh trượt đảm bảo vỉ thuốc luôn đi thẳng vào khe hẹp.

6. Hướng dẫn cách chọn xilanh trượt phù hợp cho kỹ sư

Xilanh trượt dùng cho hệ thống tự động hóa cần được lựa chọn dựa trên những tính toán kỹ thuật khắt khe chứ không chỉ dựa vào cảm tính. Để chọn đúng loại, bạn cần lưu ý các bước sau:

Bước 1: Tính toán tải trọng và Moment

Bạn cần biết khối lượng của vật nặng (Workpiece) và lực tác động khi di chuyển. Quan trọng hơn là khoảng cách từ trọng tâm vật đến tâm của xilanh để tính toán Moment lực ($M = F \times d$). Nếu Moment vượt quá giới hạn của ray dẫn hướng, xilanh sẽ nhanh chóng bị hỏng bi.

Bước 2: Xác định hành trình (Stroke)

Hành trình của xilanh trượt thường ngắn và trung bình (từ 10mm đến 200mm). Bạn cần chọn hành trình vừa đủ hoặc dư một chút để có thể điều chỉnh thông qua các ốc chặn (Stroke Adjuster).

Bước 3: Tốc độ và tần suất làm việc

Nếu hệ thống cần chạy 24/7 với tốc độ cao, bạn nên chọn các dòng có tích hợp giảm chấn thủy lực thay vì chỉ dùng đệm cao su. Giảm chấn thủy lực giúp triệt tiêu lực va chạm êm ái hơn, bảo vệ cơ cấu máy lâu dài.

Bước 4: Môi trường làm việc

• Phòng sạch: Cần xilanh có chứng chỉ Cleanroom, không phát sinh bụi mịn.

• Môi trường hóa chất: Cần thân bằng inox hoặc có lớp phủ chống ăn mòn.

7. Các thương hiệu xilanh trượt uy tín và phổ biến

Xilanh trượt dùng cho hệ thống tự động hóa từ các thương hiệu lớn luôn mang lại sự an tâm về độ bền và tính sẵn có của phụ kiện thay thế.

• SMC (Nhật Bản): "Ông vua" trong ngành khí nén. Các dòng MXS, MXQ của SMC có độ bền cực cao, độ rơ gần như bằng không. Đây là tiêu chuẩn cho các nhà máy Samsung, Toyota.

• Festo (Đức): Nổi tiếng với thiết kế thẩm mỹ và hiệu suất vượt trội. Các dòng DGSL của Festo cực kỳ mạnh mẽ và chính xác, thường dùng trong các máy móc Châu Âu.

• Airtac (Đài Loan): Lựa chọn "ngon - bổ - rẻ". Với chất lượng đạt khoảng 80-90% so với SMC nhưng giá thành chỉ bằng một nửa, Airtac cực kỳ phổ biến trong các máy móc tự động hóa tầm trung.

• TPC (Hàn Quốc): Sự cân bằng giữa chất lượng và giá cả, thường xuất hiện trong các nhà máy của LG hoặc các vendor Hàn Quốc.

8. Những lưu ý khi lắp đặt và bảo trì để kéo dài tuổi thọ

Xilanh trượt dùng cho hệ thống tự động hóa cần được bảo trì đúng cách để tránh tình trạng dừng máy đột ngột (downtime), gây thiệt hại về kinh tế.

Lưu ý khi lắp đặt

• Độ phẳng bề mặt: Khi bắt vít xilanh lên khung máy, hãy đảm bảo bề mặt gá đặt phải thật phẳng. Nếu bề mặt bị vênh, thân xilanh sẽ bị vặn, dẫn đến kẹt đường ray bi.

• Căn chỉnh cảm biến: Đảm bảo các cảm biến hành trình được lắp đúng vị trí để hệ thống điều khiển (PLC) nhận diện đúng trạng thái của xilanh.

Quy trình bảo trì định kỳ

1. Vệ sinh thanh dẫn hướng: Dùng vải sạch lau bụi bẩn bám trên đường ray. Bụi bẩn là "kẻ thù số 1" gây mòn bi.

2. Bôi trơn: Sử dụng loại mỡ chuyên dụng cho vòng bi tuyến tính. Không nên dùng các loại mỡ quá đặc gây cản trở chuyển động.

3. Kiểm tra giảm chấn: Nếu thấy xilanh khi về hết hành trình gây ra tiếng "cạch" lớn, có thể bộ giảm chấn đã bị hỏng và cần thay thế ngay.

Kết luận

Việc đầu tư đúng loại xilanh trượt dùng cho hệ thống tự động hóa không chỉ giúp tăng năng suất mà còn giảm thiểu chi phí sửa chữa trong tương lai. Với khả năng vận hành chính xác, thiết kế tối ưu và sự đa dạng về chủng loại, đây chính là "mảnh ghép" hoàn hảo cho mọi ý tưởng tự động hóa từ đơn giản đến phức tạp.

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện nhất để lựa chọn và sử dụng xilanh trượt một cách hiệu quả. Nếu bạn đang thiết kế một hệ thống mới, đừng ngần ngại đầu tư vào những thương hiệu uy tín để đảm bảo sự ổn định lâu dài cho dây chuyền sản xuất của mình.
