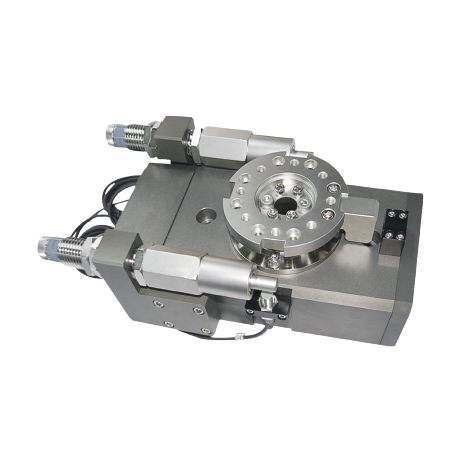

XI LANH XOAY KHÍ NÉN MSRJ CHÍNH HÃNG JRT

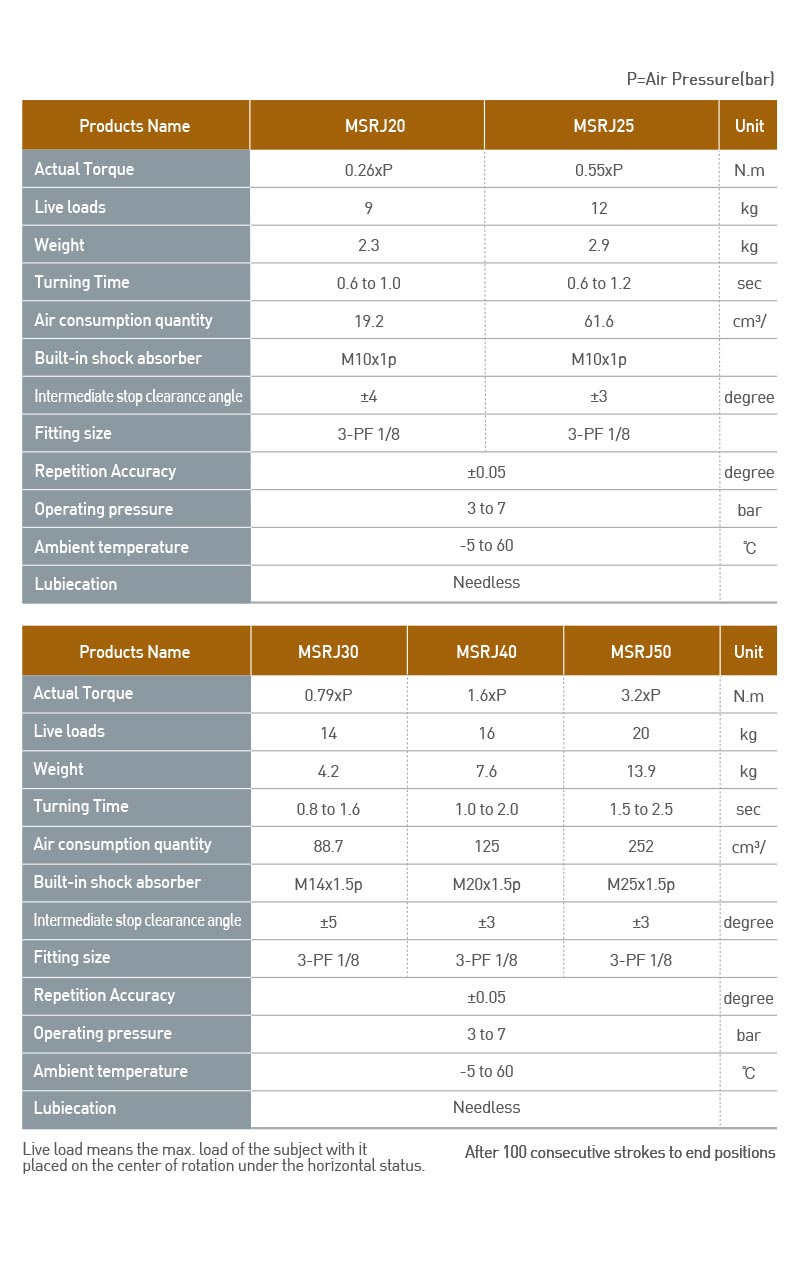

1. Bảng Thông Số Kỹ Thuật Xy Lanh Xoay Dòng MSRJ (MSRJ20 đến MSRJ50)

Dòng xy lanh xoay MSRJ được chia thành hai nhóm kích thước để phù hợp với từng mức tải trọng và yêu cầu momen xoắn từ nhỏ đến lớn:

Nhóm Model Cỡ Nhỏ: MSRJ20 & MSRJ25

Nhóm Model Cỡ Lớn: MSRJ30, MSRJ40 & MSRJ50

Thông số vận hành chung cho toàn bộ dòng xy lanh MSRJ:

• Độ chính xác lặp lại (Repetition Accuracy):  0.05 degree.
• Áp suất vận hành (Operating pressure): 3 đến 7 bar.
• Nhiệt độ môi trường (Ambient temperature): -5 đến 60 ℃.
• Yêu cầu bôi trơn (Lubrication): Không cần thiết (Needless).

*Ghi chú kỹ thuật:

• P: Áp suất khí nén thực tế cấp vào hệ thống (đơn vị: bar).
• Live loads (Tải trọng động) đại diện cho mức tải tối đa của vật thể khi được đặt ở tâm quay trong điều kiện lắp đặt nằm ngang.

2. Đặc Điểm Ưu Việt Của Xy Lanh Khí Nén Xoay MSRJ

• Độ chính xác lặp lại tuyệt đối: Với sai số lặp lại cực kỳ nhỏ chỉ dòng MSRJ đảm bảo phôi được xoay lật đến đúng góc độ yêu cầu một cách đồng đều sau hàng nghìn chu kỳ làm việc liên tục.
• Tích hợp sẵn bộ giảm chấn thủy lực cao cấp: Toàn bộ các model từ MSRJ20 đến MSRJ50 đều được trang bị sẵn giảm chấn (Built-in shock absorber) từ kích cỡ M10 đến M25. Cơ cấu này giúp triệt tiêu hoàn toàn lực va đập khi xi lanh quay về điểm cuối hành trình, bảo vệ kết cấu cơ khí xung quanh và giảm tiếng ồn.
• Khả năng chịu tải động cực tốt: Thiết kế vòng bi bệ đỡ phẳng vững chãi cho phép thiết bị chịu tải trọng đĩa quay rất lớn, dòng cao nhất MSRJ50 có khả năng tải trực tiếp vật thể nặng lên tới 20 kg.
• Vận hành sạch và tiết kiệm chi phí: Nhờ tính năng tự bôi trơn "Needless", thiết bị hoạt động êm ái suốt vòng đời mà không đòi hỏi tra thêm dầu mỡ, giữ môi trường sản xuất luôn sạch sẽ và đạt tiêu chuẩn phòng sạch.

3. Ứng Dụng Thực Tế Trong Dây Chuyền Tự Động Hóa

Nhờ góc quay chuẩn xác và kết cấu chịu lực tải vững chãi, xy lanh xoay MSRJ được ứng dụng phổ biến trong các tác vụ:

• Cơ cấu lật phôi tự động: Ứng dụng trong các máy gia công, lật mặt bo mạch điện tử flat, lật khay sản phẩm hoặc đảo hướng các chi tiết kim loại trước khi đưa vào công đoạn tiếp theo.
• Hệ thống phân loại sản phẩm (Sorter): Dùng làm cánh tay xoay gạt, chuyển hướng nhanh các thùng hàng hoặc sản phẩm trên hệ thống băng tải Logistics.
• Trục xoay cánh tay Robot gắp đặt: Làm cơ cấu xoay định hướng góc cho các đầu kẹp gắp (Pick and Place) trong ngành dán nhãn, đóng gói bao bì thực phẩm, dược phẩm.

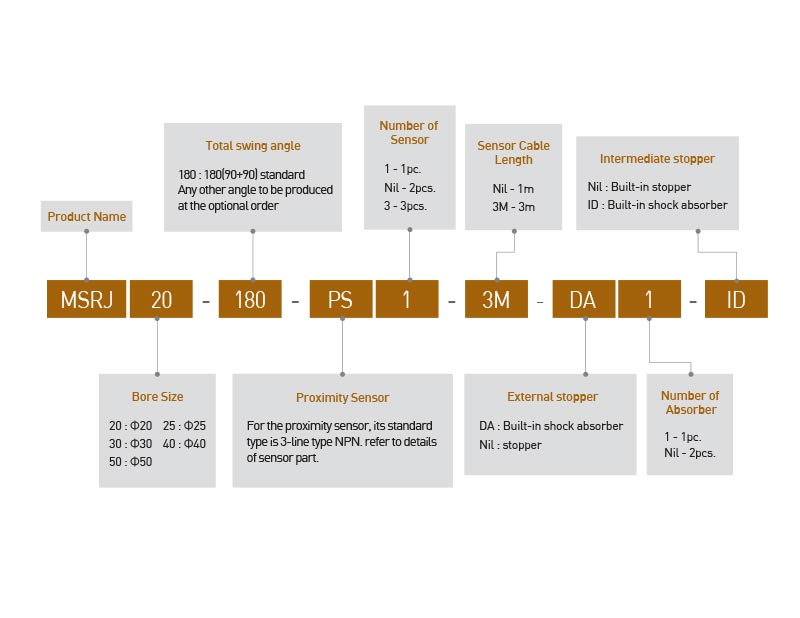

Xem thêm==> Hướng dẫn mã đặt hàng cảm biến JRT

4. Hướng Dẫn Cách Tính Momen Chọn Model MSRJ Phù Hợp

Bạn có thể dễ dàng tính toán lực xoay đầu ra dựa trên áp suất nguồn cấp (\(P\) - bar) của hệ thống khí nén tại xưởng để chọn model tối ưu:

• Ví dụ thực tế: Áp suất khí nén của nhà máy duy trì ổn định ở mức \(P = 5\) bar, và bạn cần một cơ cấu xoay tạo ra lực momen xoắn tối thiểu là 2.5 N.m.
  • Tra công thức dòng MSRJ25: Momen sinh ra = \(0.55 \times 5 = 2.75\) N.m.
  • Kết luận: Model MSRJ25 là lựa chọn hoàn hảo nhất, vừa đáp ứng tốt dải momen yêu cầu vừa tối ưu chi phí vật tư.
  • Tải catalogue, bản vẽ 2D/3D tại đây
