HƯỚNG DẪN MÃ ĐẶT HÀNG CẢM BIẾN JRT

Hướng Dẫn Cách Đọc Mã Cảm Biến Từ JRT Hàn Quốc Chuẩn Kỹ Thuật

Mã đặt hàng (Ordering Code) giúp bạn chọn đúng cấu hình cảm biến từ JRT. Việc đọc chính xác mã tránh mua nhầm linh kiện gây chập cháy hệ thống.

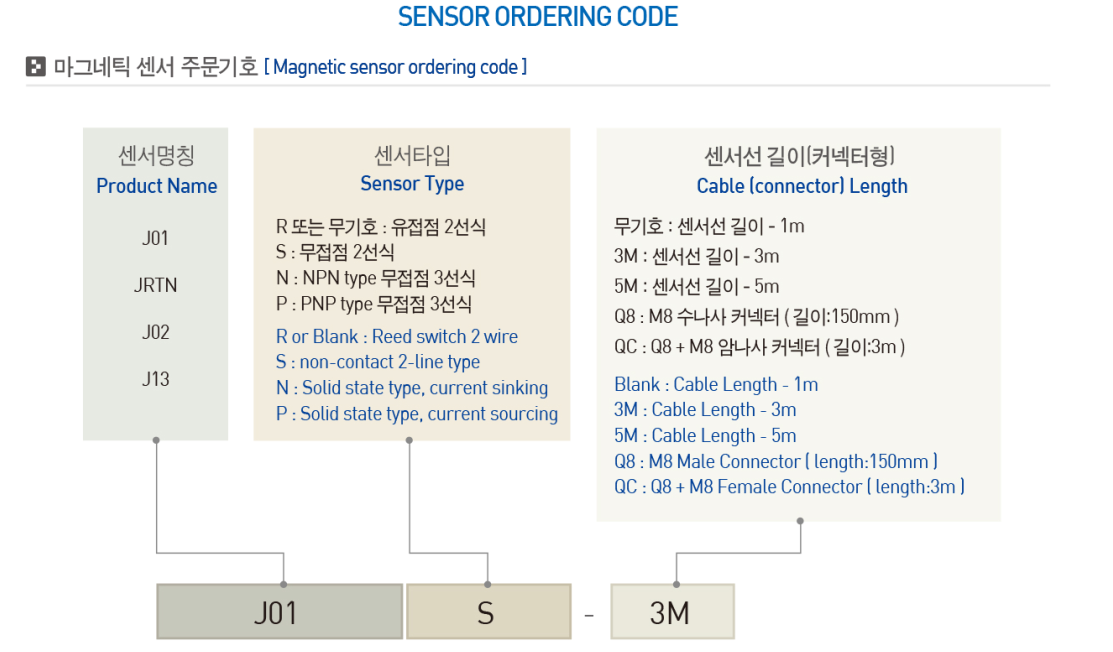

Sơ Đồ Cấu Trúc Mã Đặt Hàng Tổng Quát

Một mã đầy đủ gồm 3 phần: [Tên sản phẩm] [Loại cảm biến] - [Chiều dài dây/Rắc cắm].

• Ví dụ: Mã J01S-3M là cảm biến từ vô tiếp điểm 2 dây, dài 3 mét.

Phân Tích Ký Tự Trong Mã Đặt Hàng JRT

1. Tên Sản Phẩm (Product Name)

Ký tự đầu thể hiện biên dạng hình học của cảm biến:

• J01: Dòng cảm biến lắp rãnh vuông phẳng.
• JRTN: Dòng lắp rãnh tương thích tương đương J01.
• J02: Cảm biến dạng thân xi lanh tròn.
• J13: Cảm biến dùng chuyên dụng xilanh tròn.

2. Kiểu Cảm Biến (Sensor Type)

Phần này quyết định dạng tín hiệu điện ngõ ra:

• R hoặc Để trống: Dòng Reed switch hữu tiếp điểm 2 dây.
• S: Dòng Solid state vô tiếp điểm 2 dây.
• N: Dòng NPN vô tiếp điểm 3 dây (Current sinking).
• P: Dòng PNP vô tiếp điểm 3 dây (Current sourcing).

3. Chiều Dài Dây Và Giắc Cắm (Cable Length)

Ký tự cuối xác định quy cách kết nối nguồn:

• Để trống: Dây cáp đúc tiêu chuẩn dài 1m.
• 3M: Chiều dài dây dẫn mở rộng 3m.
• 5M: Chiều dài dây dẫn mở rộng 5m.
• Q8: Đầu giắc cắm M8 Male, dây dài 150mm.
• QC: Bộ giắc Q8 kết hợp dây M8 Female dài 3m.

Bảng Tra Cứu Nhanh Thông Số Chọn Mã

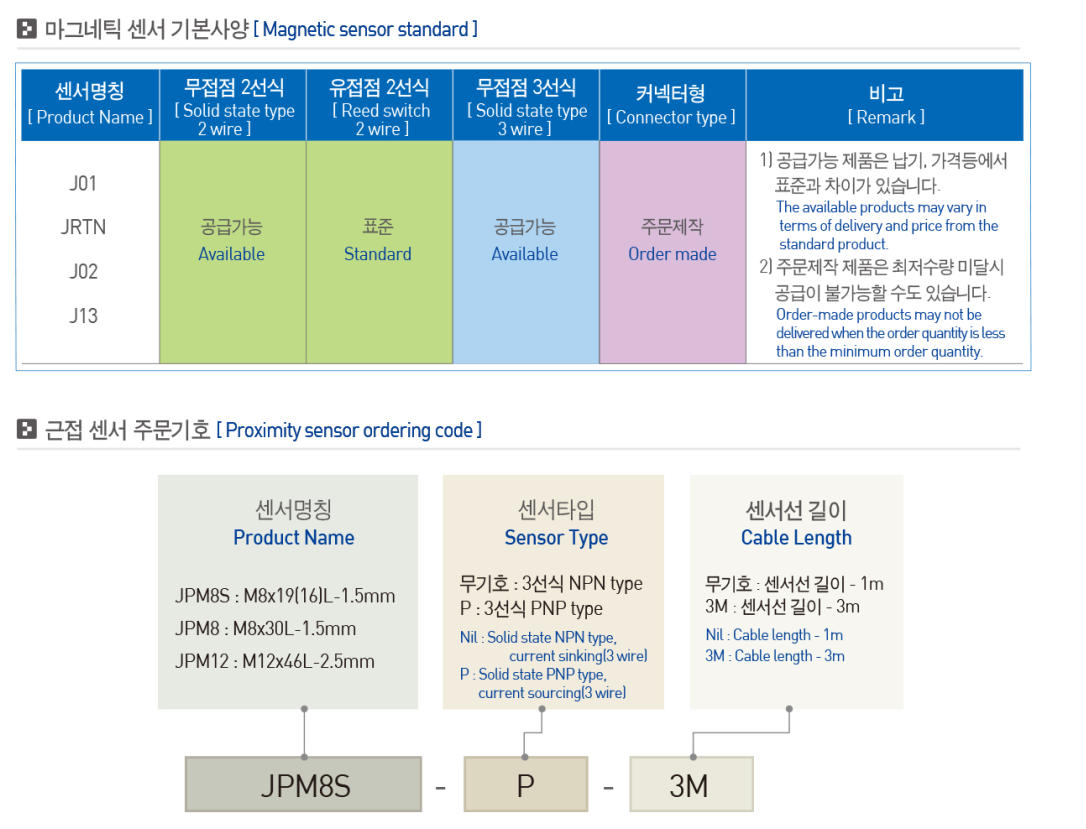

1. Phân Nhóm Khả Năng Cung Cấp Của Cảm Biến Từ JRT

Dòng cảm biến từ lắp xilanh JRT (gồm các model: J01, JRTN, J02, J13) được nhà sản xuất phân chia thành 4 nhóm cấu trúc mạch điện dựa trên tính sẵn có và tiến độ giao hàng:

• Dòng Tiêu Chuẩn (Standard): Loại Reed switch 2 wire (Hữu tiếp điểm 2 dây). Đây là dòng sản phẩm thông dụng nhất, luôn sẵn hàng số lượng lớn, giá thành tối ưu.
• Dòng Có Sẵn (Available): Bao gồm loại Solid state type 2 wire (Vô tiếp điểm 2 dây) và Solid state type 3 wire (Vô tiếp điểm 3 dây). Thời gian giao hàng và giá cả có thể chênh lệch nhỏ so với dòng tiêu chuẩn.
• Dòng Đặt Hàng Riêng (Order made): Dòng Connector type (Kết nối dạng giắc cắm). Loại này chỉ được sản xuất khi có yêu cầu cụ thể và có thể không cung cấp nếu số lượng đặt hàng dưới mức tối thiểu (MOQ).

2. Cách Tra Cứu Mã Đặt Hàng Cảm Biến Tiệm Cận JRT (Proximity Sensor)

Cấu trúc mã đặt hàng đầy đủ của cảm biến tiệm cận JRT được quy ước theo công thức ghép 3 phân đoạn thông tin: [Tên sản phẩm] - [Loại cảm biến] - [Chiều dài dây].

• Ví dụ: Mã JPM8S-P-3M là cảm biến tiệm cận M8 thân ngắn, ngõ ra PNP, dây dài 3 mét.

Phân đoạn 1: Tên sản phẩm & Kích thước (Product Name)

• JPM8S: Kích thước ren M8 x chiều dài thân siêu ngắn 19mm, khoảng cách phát hiện vật thể kim loại là 1.5mm.
• JPM8: Kích thước ren M8 x chiều dài thân tiêu chuẩn 30mm, khoảng cách phát hiện 1.5mm.
• JPM12: Kích thước ren lớn M12 x chiều dài thân 46mm, khoảng cách phát hiện xa hơn đạt 2.5mm.

Phân đoạn 2: Kiểu tín hiệu ngõ ra (Sensor Type)

• Để trống (Nil): Cấu trúc mạch vô tiếp điểm 3 dây chuẩn NPN (Current sinking). Tín hiệu này rất thông dụng tại thị trường Châu Á (PLC Mitsubishi, Omron).
• Ký hiệu chữ P: Cấu trúc mạch vô tiếp điểm 3 dây chuẩn PNP (Current sourcing). Thường ứng dụng trong các tủ điện tiêu chuẩn Châu Âu.

Phân đoạn 3: Chiều dài dây cáp kết nối (Cable Length)

• Để trống (Nil): Chiều dài dây đúc tiêu chuẩn mặc định là 1 mét.
• Ký hiệu 3M: Dây cáp kết nối mở rộng dài 3 mét, giúp thuận tiện đi dây về tủ điện không cần nối trung gian.

Bảng Tổng Hợp Mã Cảm Biến Tiệm Cận JRT

Mua Cảm Biến Từ JRT Hàn Quốc Chính Hãng Ở Đâu?

Hãy lựa chọn đại lý ủy quyền chính thức JRT tại Việt Nam. Điều này đảm bảo an toàn tuyệt đối cho hệ thống máy.

• Cam kết cung cấp bản vẽ 3D và sản phẩm nhập khẩu 100% Hàn Quốc.
• Đầy đủ chứng từ CO và CQ dự án.
• Chính sách bảo hành lỗi 1 đổi 1 trong 12 tháng.
• Sẵn kho số lượng lớn tại Hà Nội và TP.HCM.
