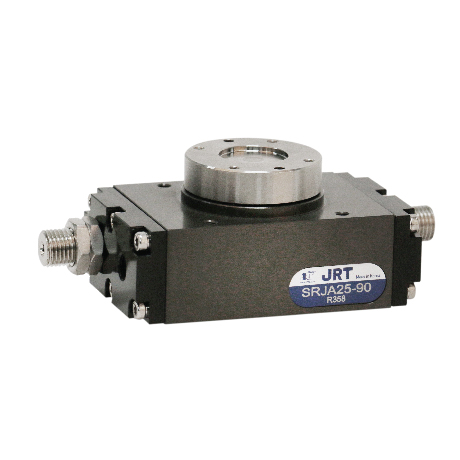

XI LANH XOAY KHÍ NÉN SRJ CHÍNH HÃNG JRT

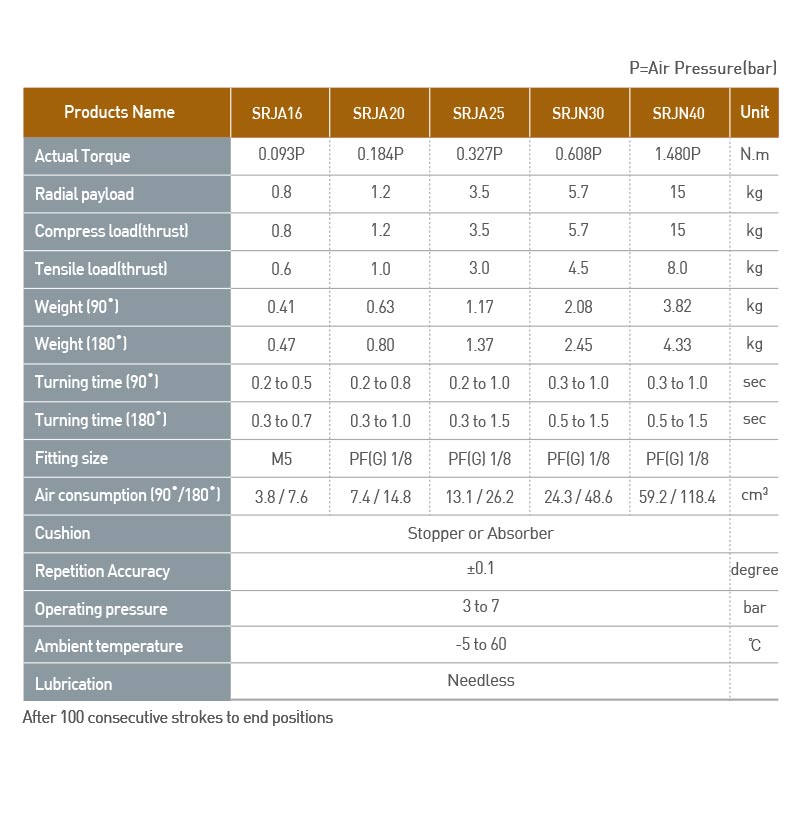

1. Bảng Thông Số Kỹ Thuật Xy Lanh Xoay Khí Nén Dòng SRJA / SRJN

Dòng sản phẩm này được chia thành hai nhóm mã (SRJA cho các kích cỡ mini và SRJN cho các kích cỡ trung bình) để đáp ứng đa dạng yêu cầu tải trọng:

Thông số vận hành chung cho toàn bộ hệ thống:

• Độ chính xác lặp lại (Repetition Accuracy): 0.1 degree.
• Áp suất vận hành (Operating pressure): 3 đến 7 bar.
• Nhiệt độ môi trường (Ambient temperature): -5 đến 60 ℃.
• Cơ cấu giảm chấn (Cushion): Stopper (Chặn cơ học) hoặc Absorber (Giảm chấn thủy lực).
• Yêu cầu bôi trơn (Lubrication): Không cần thiết (Needless).

*Lưu ý kỹ thuật: P là áp suất khí nén thực tế cấp vào hệ thống (đơn vị: bar). Độ chính xác lặp lại  0.1 được bảo đảm sau 100 hành trình liên tiếp đưa bệ quay về vị trí dừng cuối.

2. Đặc Điểm Ưu Việt Của Xy Lanh Khí Nén Xoay SRJA / SRJN

• Tốc độ phản hồi và hành trình cực nhanh: Ở các model mini như SRJA16 và SRJA20, thời gian thực hiện góc quay 90 độ chỉ mất từ 0.2 đến 0.5 giây. Đây là thông số lý tưởng cho các ứng dụng yêu cầu chu kỳ làm việc (cycle time) ngắn nhằm tối ưu hóa năng suất.
• Kết cấu siêu nhỏ gọn, trọng lượng nhẹ: Với trọng lượng thân chỉ từ 0.41 kg (model SRJA16), thiết bị dễ dàng gá đặt trực tiếp lên đầu các cụm cánh tay robot, trục tịnh tiến mà không làm gia tăng đáng kể tải trọng động tổng thể.
• Khả năng chịu tải hỗn hợp ổn định: Dù có kích thước mini, các model dòng trung bình như SRJN40 vẫn có khả năng chịu tải trọng hướng tâm và tải trọng nén dập lên tới 15 kg, đảm bảo bệ đĩa quay hoạt động vững chãi.
• Cơ chế giảm chấn triệt tiêu va đập tốt: Tích hợp tùy chọn Stopper hoặc Absorber giúp hấp thụ hoàn toàn xung lực thừa khi đĩa quay đi hết hành trình hành trình, bảo vệ kết cấu máy cơ khí không bị rung lắc và vận hành êm ái hơn.
• Vận hành sạch, tiết kiệm chi phí: Nhờ tính năng tự bôi trơn cao cấp "Needless", xy lanh hoạt động liên tục suốt vòng đời mà không cần tra thêm dầu mỡ định kỳ, đáp ứng tốt tiêu chuẩn vệ sinh cao trong các nhà xưởng hiện đại.

3. Ứng Dụng Thực Tế Trong Dây Chuyền Tự Động Hóa

Nhờ độ chính xác  0.1mm và kết cấu linh hoạt, dòng xy lanh xoay SRJA / SRJN được ứng dụng rộng rãi trong:

• Công nghiệp lắp ráp điện tử: Sử dụng các mã mini như SRJA16, SRJA20 để làm cơ cấu lật mặt bo mạch phẳng, xoay đổi hướng định vị khay chứa chip, vi mạch hoặc camera kiểm tra (Vision).
• Dây chuyền đóng gói & dán nhãn: Làm cơ cấu xoay kẹp, chuyển hướng nhanh các chai lọ, hộp sản phẩm trên hệ thống băng tải phân loại tốc độ cao.
• Cơ cấu gắp đặt robot cỡ nhỏ (Pick and Place): Dùng làm khớp xoay điều hướng đầu kẹp của robot kẹp gắp sản phẩm trong ngành sản xuất thực phẩm, dược phẩm hoặc y tế phẳng.

Xem thêm==> Hướng dẫn mã đặt hàng cảm biến JRT

4. Hướng Hẫn Cách Tính Momen Chọn Model Phù Hợp

Bạn có thể dễ dàng áp dụng công thức tính momen xoắn dựa trên áp suất nguồn cấp (\(P\) - tính bằng bar) tại xưởng sản xuất để chọn mã thiết bị tối ưu chi phí:

• Ví dụ thực tế: Áp suất khí nén của nhà máy duy trì ổn định ở mức P = 5 bar, và ứng dụng cơ khí của bạn cần một lực momen xoắn đầu ra khoảng 1.2 N.m.
  • Tra công thức dòng SRJN40: Momen sinh ra = 1.480 x 5 = 7.4 N.m (Quá dư tải).
  • Tra công thức dòng SRJN30: Momen sinh ra = 0.608 x5 = 3.04 N.m.
  • Kết luận: Model SRJN30 là lựa chọn kinh tế và hoàn hảo nhất, vừa đáp ứng tốt dải momen yêu cầu vừa có mức dư tải an toàn bảo vệ thiết bị.
  • Tải catalogue, bản vẽ 2D/3D tại đây

Quý khách hàng đang tìm kiếm dòng xy lanh xoay SRJA16, SRJA20, SRJA25, SRJN30, SRJN40 chính hãng, giá sỉ tốt nhất thị trường cùng chính sách bảo hành uy tín, hãy liên hệ trực tiếp với chúng tôi để nhận báo giá chiết khấu ưu đãi hôm nay!
