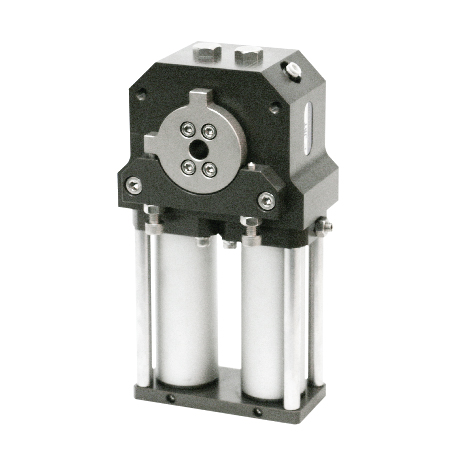

XI LANH XOAY KHÍ NÉN RJC CHÍNH HÃNG JRT

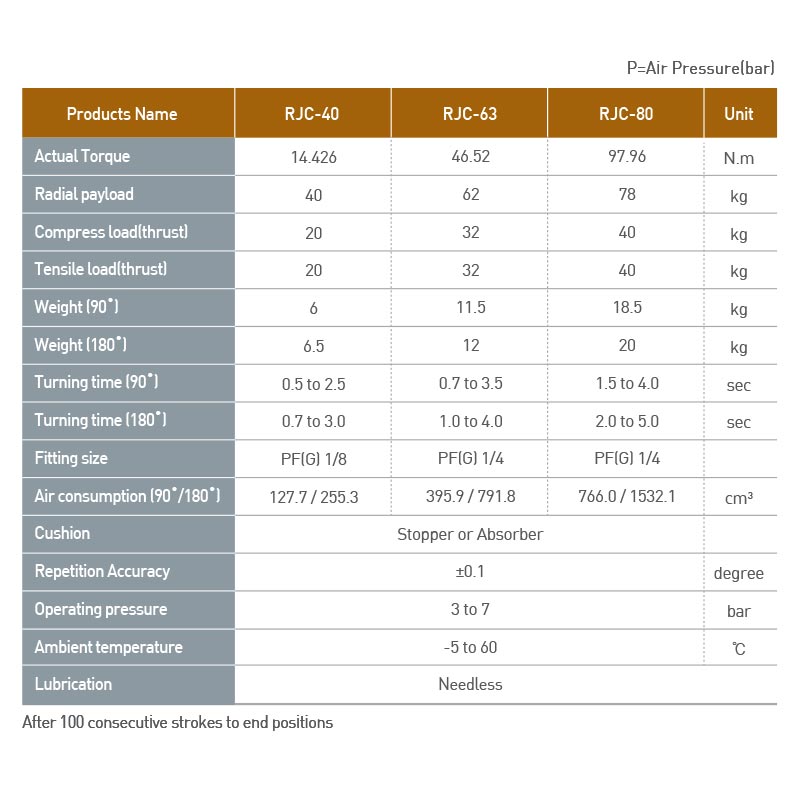

1. Bảng Thông Số Kỹ Thuật Xy Lanh Xoay Hạng Nặng Dòng RJC

Dòng xy lanh quay RJC được thiết kế để phục vụ cho các ứng dụng cơ khí tải trọng lớn với hai tùy chọn góc quay phổ biến là 90 độ và 180 độ:

Thông số vận hành chung cho toàn bộ dòng xy lanh RJC:

• Độ chính xác lặp lại (Repetition Accuracy): 0.1 degree.
• Áp suất vận hành (Operating pressure): 3 đến 7 bar.
• Nhiệt độ môi trường (Ambient temperature): -5 đến 60 ℃ (Không đóng băng).
• Yêu cầu bôi trơn (Lubrication): Không cần thiết (Needless).

*Lưu ý kỹ thuật: Độ chính xác lặp lại được đo định kỳ sau 100 hành trình liên tiếp đưa thiết bị về vị trí dừng cuối.

2. Đặc Điểm Ưu Việt Của Xy Lanh Khí Nén Xoay RJC

• Momen xoắn đầu ra cực đại: Khác với các dòng xy lanh mini thông thường, dòng RJC có lực xoay cực khỏe. Ở model lớn nhất RJC-80, lực momen đạt tới 97.96 N.m, giúp dễ dàng lật đảo các cụm phôi kim loại đúc hoặc đồ gá nặng.
• Khả năng chịu tải hỗn hợp vượt trội: Thiết bị chịu được lực tác động từ nhiều hướng nhờ hệ thống ổ bi bệ quay gia cường, bao gồm lực hướng tâm (Radial payload lên tới 78 kg) và lực nén/kéo dọc trục (lên tới 40 kg).
• Tùy chọn giảm chấn linh hoạt: Dòng sản phẩm hỗ trợ tích hợp cơ cấu chặn cơ khí (Stopper) hoặc giảm chấn thủy lực (Absorber) giúp triệt tiêu lực động năng va đập khi đĩa xoay đi hết hành trình hành trình, bảo vệ cơ cấu máy không bị rung lắc.
• Vận hành bền bỉ và sạch sẽ: Với công nghệ chế tạo tự bôi trơn "Needless", xy lanh xoay RJC hoạt động êm ái suốt vòng đời mà không cần tra thêm dầu mỡ định kỳ, đáp ứng tốt các tiêu chuẩn nhà xưởng hiện đại.

3. Ứng Dụng Thực Tế Trong Sản Xuất Công Nghiệp

Nhờ kết cấu siêu cứng cáp và lực xoay lớn, dòng xy lanh này chuyên dùng cho các tác vụ tải nặng:

• Bàn quay chia độ tự động (Rotary Index Table): Dùng để xoay cụm mâm phẳng phẳng đưa phôi qua các vị trí gia công khác nhau trong máy lật phôi, máy hàn tự động, hoặc cụm máy đột dập.
• Cơ cấu lật cụm phôi nặng: Ứng dụng trong dây chuyền sản xuất ô tô, linh kiện cơ khí, đúc kim loại để đảo mặt các chi tiết nặng trước khi chuyển công đoạn.
• Trục quay cánh tay robot hạng nặng: Làm cơ cấu xoay chuyển hướng cho các cụm gắp lớn trong hệ thống Logistics đóng thùng pallet hoặc phân loại phôi công nghiệp lớn.

xem thêm==> Bảng thông số kỹ thuật cảm biến xilanh khí nén JRT

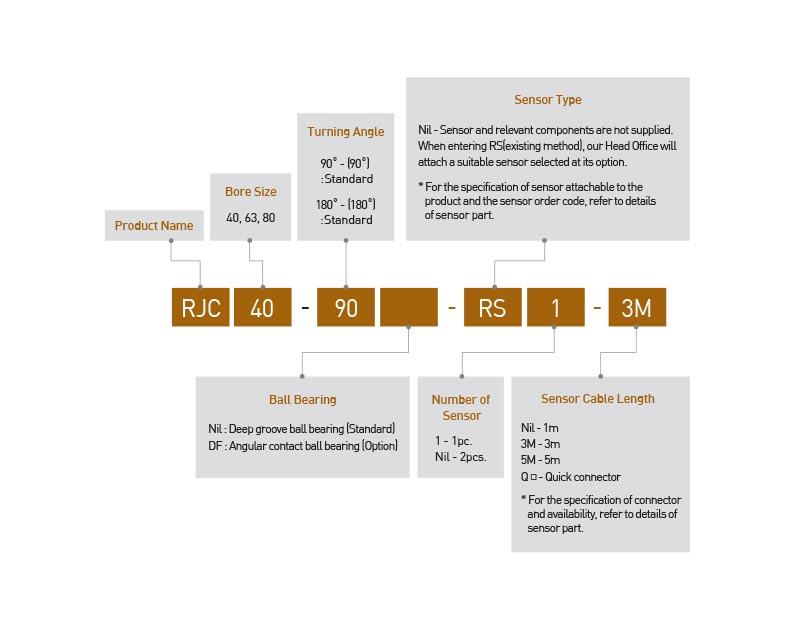

4. Kinh Nghiệm Lựa Chọn Model Xy Lanh RJC Chính Xác

Khi tiến hành thiết kế hoặc tìm mua mã thay thế cho dòng RJC, bạn cần lưu ý:

1. Xác định đúng góc quay ứng dụng: Lựa chọn đúng model thiết kế sẵn cho góc 90 độ hoặc 180 độ vì trọng lượng và lượng khí tiêu thụ của hai dòng này có sự chênh lệch đáng kể (Ví dụ: RJC-63 bản 180 độ tiêu thụ lượng khí gấp đôi bản 90 độ.
2. Kiểm tra không gian lắp đặt và kích thước cổng: Dòng RJC-40 sử dụng ren kết nối PF 1/8 nhỏ gọn, trong khi dòng RJC-63 và RJC-80 bắt buộc sử dụng cổng PF 1/4 để đảm bảo lưu lượng khí cấp vào đủ lớn, giúp cơ cấu quay đạt tốc độ phản hồi tối ưu (từ 0.5 đến 5.0 giây tùy góc quay).
3. Tải catalogue, bản vẽ 2D/3D tại đây

Quý khách hàng đang tìm kiếm dòng xy lanh xoay RJC-40, RJC-63, RJC-80 chính hãng, giá sỉ tốt nhất thị trường cùng chính sách bảo hành uy tín, hãy liên hệ trực tiếp với chúng tôi để nhận báo giá chiết khấu ưu đãi hôm nay!
