BẢNG THÔNG SỐ KỸ THUẬT CẢM BIẾN XILANH KHÍ NÉN JRT

1. Kích Thước Bản Vẽ Cảm Biến Từ Tính Dòng J02

Dòng cảm biến J02 (gồm các mã mở rộng như J02R, J02S, J02N, J02P) có thiết kế dạng tròn nhỏ gọn, chuyên dùng cho các rãnh xi lanh bo tròn.

• Kích thước rãnh gá (Slot Profile): Thiết kế cho rãnh tròn có đường kính từ Ø 4.2 \ Ø 4.3 mm, độ rộng khe hở trên là 3 mm.
• Kích thước thân cảm biến: Chiều dài tổng thể thân nhựa là 20 mm, chiều cao thân là 4 mm, đường kính đầu cảm biến là Ø 4mm.
• Vị trí điểm cảm biến (Sensing Point):
  • Đối với mã J02R: Điểm cảm biến nằm cách đầu từ 9 \ 10 mm.
  • Đối với mã J02S, J02N, J02P: Điểm cảm biến nằm cách đầu từ 7 mm.

2. Kích Thước Bản Vẽ Cảm Biến Từ Tính Dòng JRTN (Tương Thích J01)

Dòng cảm biến JRTN có thiết kế dạng vuông chữ L đặc trưng, giúp tối ưu không gian đi dây vuông góc với thân xi lanh. Đáng chú ý, dòng này có khả năng tương thích và thay thế hoàn toàn cho dòng J01.

• Kích thước rãnh gá (Slot Profile): Phù hợp với rãnh xi lanh chữ T tiêu chuẩn có độ rộng đáy rãnh là 7 mm, độ rộng khe hở trên là 5 mm và độ sâu rãnh đạt 2 mm.
• Kích thước thân cảm biến: Chiều dài gá đặt phần thân nằm trong rãnh là 13 mm, tổng chiều dài phần đế chữ L là 25 mm. Chiều cao tổng thể tính cả đầu ra dây là 9 mm.
• Điểm cảm biến (Sensing Point): Được định vị chính xác ở mặt dưới thân, hỗ trợ nhận từ trường piston nhạy bén hơn.

3. Kích Thước Bản Vẽ Cảm Biến Từ Tính Dòng J01

Dòng J01 là phiên bản thiết kế kiểu module khối đứng gọn gàng, thường dùng gá trực tiếp vào các thanh kẹp hoặc rãnh vuông phẳng.

• Kích thước thân cảm biến: Chiều dài khối gá chính là 20 mm, chiều rộng đế gá là 7 mm, chiều cao tổng thể đạt 8.5 mm.
• Kích thước đầu ra dây: Phần cổ bọc bảo vệ cáp nhô lên có chiều cao 1.5 mm và độ rộng thân cáp đầu ra là 4.4 \4.9 mm.
• Điểm cảm biến (Sensing Point): Được đánh dấu rõ ràng ở mặt hông của khối gá giúp kỹ sư dễ dàng căn chỉnh trùng với vị trí vòng từ của xi lanh.

4. Bảng So Sánh Kích Thước Nhanh Giữa J02, JRTN và J01

5. Lưu Ý Khi Chọn Mua Và Lắp Đặt Theo Kích Thước

• Đo kích thước rãnh trước khi mua: Hãy dùng thước kẹp đo chính xác độ rộng của khe rãnh trên xi lanh. Nếu rãnh rộng 5 mm hãy chọn JRTN, nếu là rãnh bo tròn nhỏ hãy chọn J02.
• Xác định hướng đi dây: Dòng JRTN bẻ góc chữ L giúp tiết kiệm không gian lắp đặt theo chiều ngang, tránh việc dây cáp bị vướng vào các cơ cấu chuyển động xung quanh.

1. Bản Vẽ Kích Thước Chi Tiết Cảm Biến Từ Tính J13

Dòng cảm biến J13 được thiết kế dạng khối chữ nhật chắc chắn, tối ưu cho việc gá đặt lên các đai kẹp vòng quanh xi lanh.

• Kích thước thân chính: Chiều dài tổng thể thân nhựa là 26 mm, chiều rộng thân là 8 mm (phần gá hẹp là 6.5 mm), và chiều cao là 11.5 mm (phần đế gá là 8 mm).
• Thông số lỗ bắt vít: Lỗ xỏ vít xuyên thân có đường kính Ø 3.5 mm (thru), khoảng cách từ tâm lỗ đến đầu cảm biến là 4.3 mm.
• Đường kính dây cáp: Cáp đầu ra tiêu chuẩn có đường kính vỏ bọc Ø 3.5 mm, phần chuôi bảo vệ dây nhô ra thêm 2 mm.
• Vị trí điểm cảm biến (Sensing Point): Được định vị chính xác ở mặt dưới, cách tâm lỗ bắt vít một khoảng 13 mm.

2. Hướng Dẫn Cách Lắp Đặt Cảm Biến J13 Lên Xi Lanh Thân Tròn

Hình ảnh trực quan cấu tạo lắp ráp cho thấy quy trình cố định cảm biến J13 gồm 3 thành phần chính:

• Đai ôm xi lanh (Band Part): Được vòng quanh và siết chặt vào thân tròn của xi lanh tại vị trí cần nhận tín hiệu. Trên đai ôm có tích hợp sẵn vấu gá lồi.
• Cảm Biến (Magnetic Sensor - J13): Đặt phần rãnh đáy của cảm biến khít vào vấu gá trên đai ôm.
• Vít cố định (Fasten Screw): Sử dụng một vít siết đi xuyên qua lỗ Ø 3.5 mm trên thân cảm biến để khóa chặt cảm biến vào đai ôm, đảm bảo không bị dịch chuyển khi xi lanh rung lắc.

4. Bảng Tóm Tắt Thông Số Kỹ Thuật J13

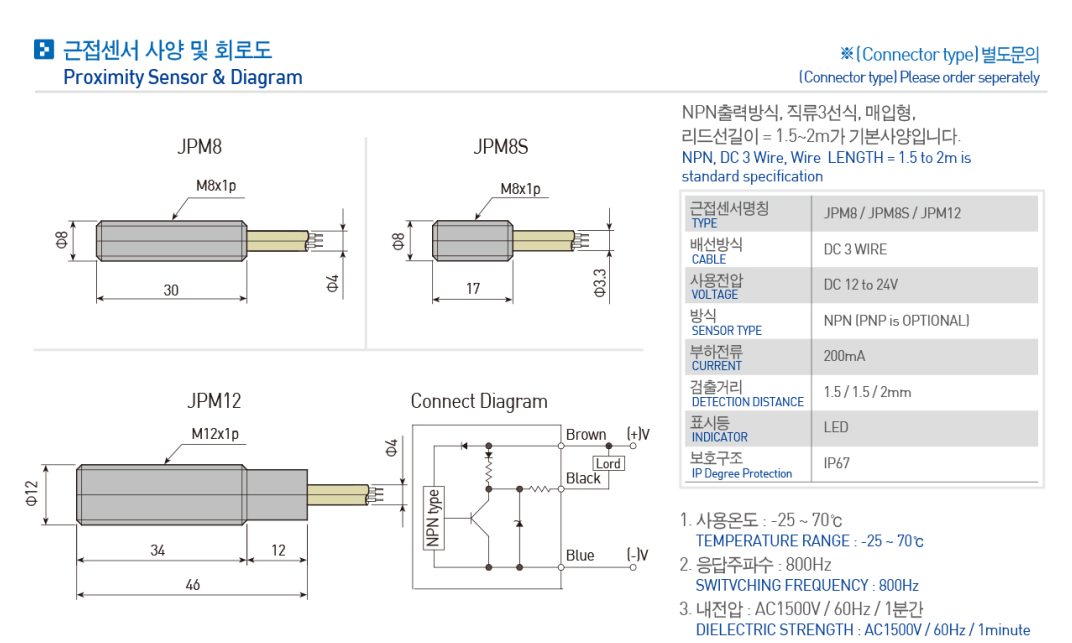

Hướng Dẫn Kỹ Thuật: Sơ Đồ Đấu Dây Và Kích Thước Cảm Biến Tiệm Cận JPM8, JPM8S, JPM12

Trong các hệ thống điều khiển tự động, cảm biến tiệm cận (Proximity Sensor) đóng vai trò quan trọng trong việc phát hiện vật thể kim loại mà không cần tiếp xúc. Các dòng cảm biến mã JPM8, JPM8S và JPM12 là những thiết bị được ứng dụng rộng rãi nhờ độ chính xác cao và thiết kế ren hình trụ chắc chắn.

Bài viết này sẽ cung cấp chi tiết về thông số kích thước, thông số điện và sơ đồ đấu dây chuẩn kỹ thuật giúp bạn lắp đặt hệ thống an toàn, chính xác.

1. Kích Thước Bản Vẽ Chi Tiết Dòng Cảm Biến Tiệm Cận JPM

Việc nắm rõ kích thước ren giúp kỹ sư cơ khí thiết kế đồ gá hoặc lỗ ren chính xác trên thân máy.

• Model JPM8 (Dòng thân dài):
  • Đường kính ren: M8 x 1p.
  • Chiều dài phần thân ren: 30 mm.
  • Đường kính cáp đầu ra: Ø 4 mm.
• Model JPM8S (Dòng thân ngắn - Stubby):
  • Đường kính ren: M8 x 1p.
  • Chiều dài phần thân ren cực kỳ nhỏ gọn: chỉ 17 mm (phù hợp không gian hẹp).
  • Đường kính cáp đầu ra: Ø 3.3 mm.
• Model JPM12 (Dòng thân lớn):
  • Đường kính ren: M12 x 1p (đường kính ngoài phần nhựa đuôi là Ø 12 (mm).
  • Chiều dài phần thân ren: 34 (mm). Chiều dài tổng thể thân cảm biến: 46 mm.
  • Đường kính cáp đầu ra: Ø 4 mm.

2. Thông Số Kỹ Thuật Điện Chi Tiết (Specification)

Bảng thông số vận hành tiêu chuẩn của dòng cảm biến JPM8 / JPM8S / JPM12:

3. Sơ Đồ Đấu Dây Cảm Biến Tiệm Cận NPN (Connect Diagram)

Dòng sản phẩm tiêu chuẩn sử dụng kiểu ra chân NPN 3 dây (DC 3 Wire). Quy trình đấu nối dây tuân theo quy chuẩn màu lõi quốc tế:

• Dây Nâu (Brown): Đấu vào cực dương nguồn cấp (+)V (DC 12V - 24V).
• Dây Xanh Dương (Blue): Đấu vào cực âm nguồn cấp (-)V (0V).
• Dây Đen (Black): Dây tín hiệu ngõ ra (Output). Tải (Load/Lord) được đấu giữa Dây Nâu (+V) và Dây Đen. Khi cảm biến phát hiện vật thể kim loại, chân Đen sẽ được kéo xuống mức thấp (0V) để kích hoạt tải.

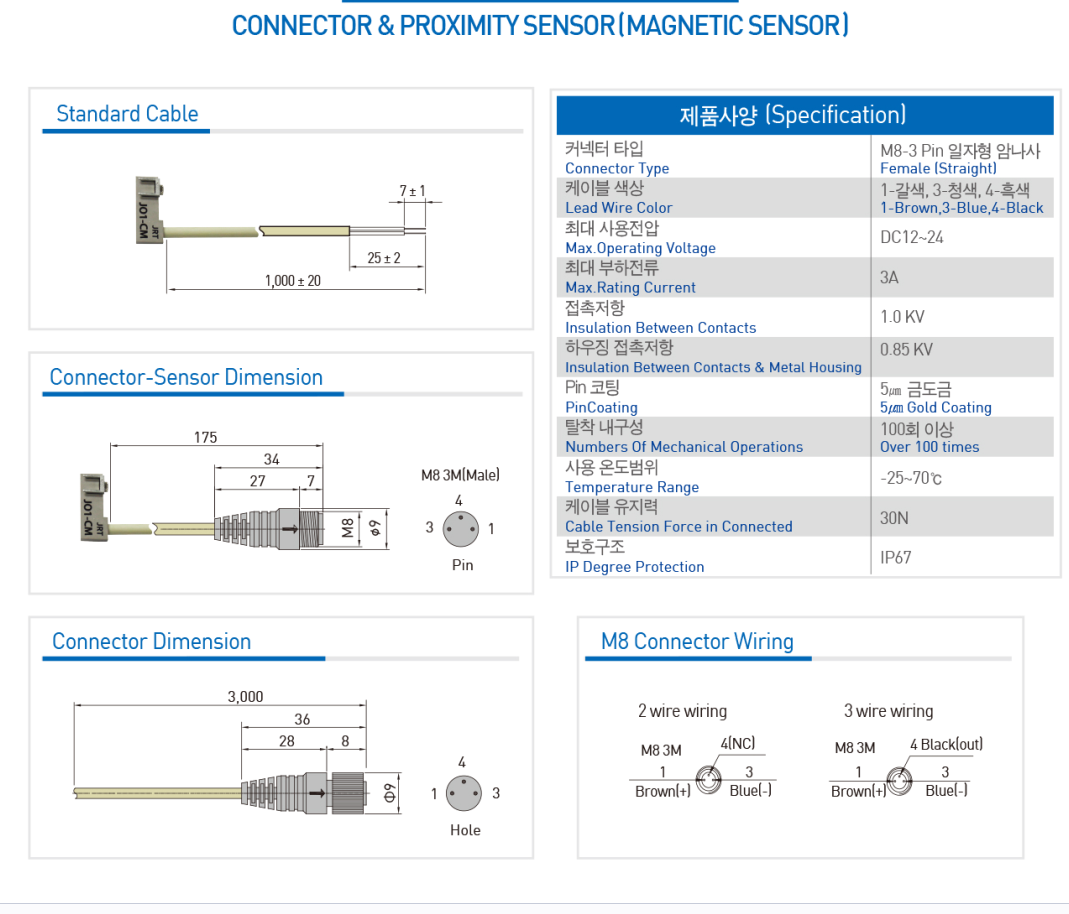

Lưu ý: Chiều dài dây cáp đúc sẵn tiêu chuẩn đi kèm theo thiết bị là từ 1.5m đến 2m. Đối với kiểu kết nối dạng rắc cắm (Connector type), vui lòng liên hệ đặt hàng riêng.

4. Kinh Nghiệm Lắp Đặt Để Tăng Tuổi Thọ Cảm Biến

TẢI BẢN VẼ 3D

• Chọn khoảng cách phát hiện phù hợp: Đối với các chi tiết cơ khí nhỏ, dòng JPM8 (phát hiện 1.5mm) là lựa chọn tối ưu. Với các chi tiết lớn hơn hoặc rung lắc nhiều, nên chọn JPM12 (phát hiện 2mm) để tránh va đập làm hỏng đầu cảm biến.
• Tránh siết quá lực: Thân ren của cảm biến bằng kim loại/nhựa mịn, khi cố định bằng đai ốc đi kèm cần siết vừa tay theo dải lực cho phép để không làm biến dạng ren.
