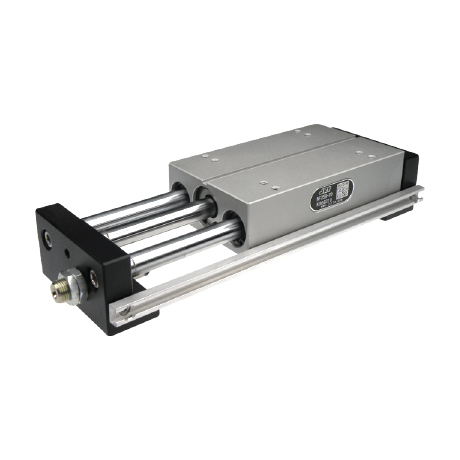

XI LANH TRƯỢT KHÍ NÉN NF CHÍNH HÃNG JRT

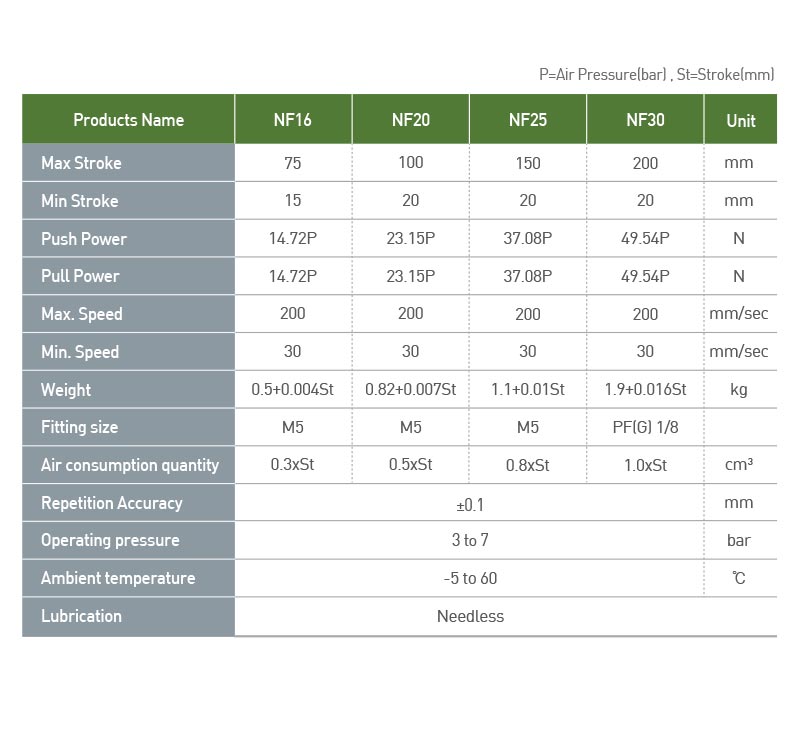

1. Bảng Thông Số Kỹ Thuật Xy Lanh Trượt Dòng NF (NF16 đến NF30)

Mỗi model trong dòng NF được tối ưu hóa về dải hành trình và lực đẩy để đáp ứng đa dạng yêu cầu thiết kế cơ khí. Dưới đây là bảng thông số tiêu chuẩn:

Thông số vận hành chung của dòng xy lanh NF:

• Độ chính xác lặp lại (Repetition Accuracy):  0.1 mm.
• Áp suất vận hành (Operating pressure): 3 đến 7 bar.
• Nhiệt độ môi trường (Ambient temperature): -5 đến 60 ℃.
• Yêu cầu bôi trơn (Lubrication): Không cần thiết (Needless).

Lưu ý ký hiệu:

• P: Áp suất khí nén thực tế cấp vào hệ thống (đơn vị: bar).
• St: Chiều dài hành trình làm việc của xy lanh (đơn vị: mm).

2. Đặc Điểm Ưu Việt Của Xy Lanh Khí Nén Dòng NF

• Vận hành ổn định và êm ái: Với dải tốc độ làm việc từ 30 đến 200 mm/s, dòng NF được tinh chỉnh để chuyển động mượt mà, giảm thiểu rung lắc và tiếng ồn trong quá trình tịnh tiến, bảo vệ các linh kiện đi kèm.
• Lực tác động khứ hồi cân bằng hoàn hảo: Thiết kế cải tiến giúp lực đẩy (Push) và lực kéo (Pull) hoàn toàn bằng nhau trên cùng một mã sản phẩm. Cơ cấu này giúp người thiết kế dễ dàng kiểm soát lực đồng đều ở cả hai chiều tiến - lùi.
• Độ chính xác định vị tuyệt vời: Sai số lặp lại đạt mức cực nhỏ  0.1 mm, đảm bảo đưa phôi hoặc đồ gá đến đúng tọa độ yêu cầu một cách nhất quán.
• Tiết kiệm chi phí bảo trì phòng sạch: Nhờ công nghệ tự bôi trơn "Needless", xy lanh hoạt động bền bỉ suốt vòng đời mà không cần tra thêm dầu mỡ định kỳ. Điều này rất phù hợp cho môi trường yêu cầu tiêu chuẩn vệ sinh cao.

3. Ứng Dụng Thực Tế Trong Công Nghiệp Tự Động Hóa

Nhờ sự kết hợp giữa bàn trượt chống xoay và chuyển động êm ái, xy lanh trượt NF là sự lựa chọn hàng đầu trong:

• Lắp ráp linh kiện điện tử: Di chuyển, định vị linh kiện trên các bo mạch nhờ độ chính xác cao và chuyển động không rung động mạnh (thường dùng mã NF16, NF20).
• Công nghiệp đóng gói sản phẩm: Ứng dụng trong cơ cấu gạt phân loại bao bì, nâng hạ nhẹ nhàng hoặc ép nhãn decal lên sản phẩm (sử dụng dòng NF25, NF30).
• Cơ cấu kẹp gá kiểm tra (Jig): Làm bàn trượt tịnh tiến đưa các cụm cảm biến, camera kiểm tra sản phẩm tiếp cận vị trí phôi một cách chuẩn xác.

Xem thêm==> Bảng thông số kỹ thuật cảm biến khí nén JRT

4. Hướng Dẫn Cách Tính Lực Chọn Model Dòng NF Phù Hợp

Bạn có thể dễ dàng tính toán lực đầu ra dựa trên áp suất nguồn cấp (P - tính bằng bar) tại xưởng để chọn model tối ưu chi phí:

• Ví dụ thực tế: Áp suất khí nén của nhà máy ổn định ở mức \(P = 5\) bar, và ứng dụng của bạn yêu cầu một lực đẩy/kéo tịnh tiến khoảng 180 N.
  • Tra bảng với dòng NF25: Lực sinh ra =37.08 \ 5=185.4 N.
  • Kết luận: Model NF25 là lựa chọn an toàn, vừa vặn tải trọng và đảm bảo hiệu suất hoạt động lâu dài.

• Nếu bạn cần hỗ trợ cung cấp file bản vẽ 3D (CAD/STEP) cho một model và hành trình cụ thể để đưa vào bản thiết kế máy, hãy liên hệ ngay với tôi để được hỗ trợ nhanh chóng!
