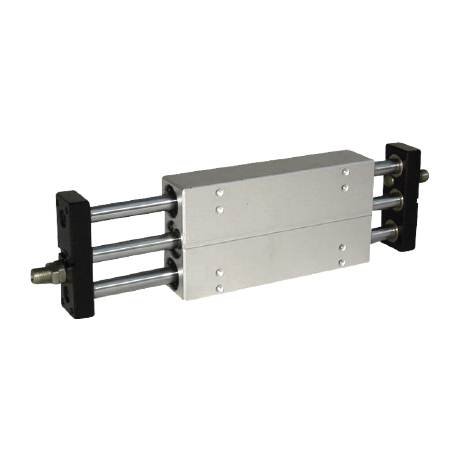

XI LANH TRƯỢT KHÍ NÉN NE CHÍNH HÃNG JRT

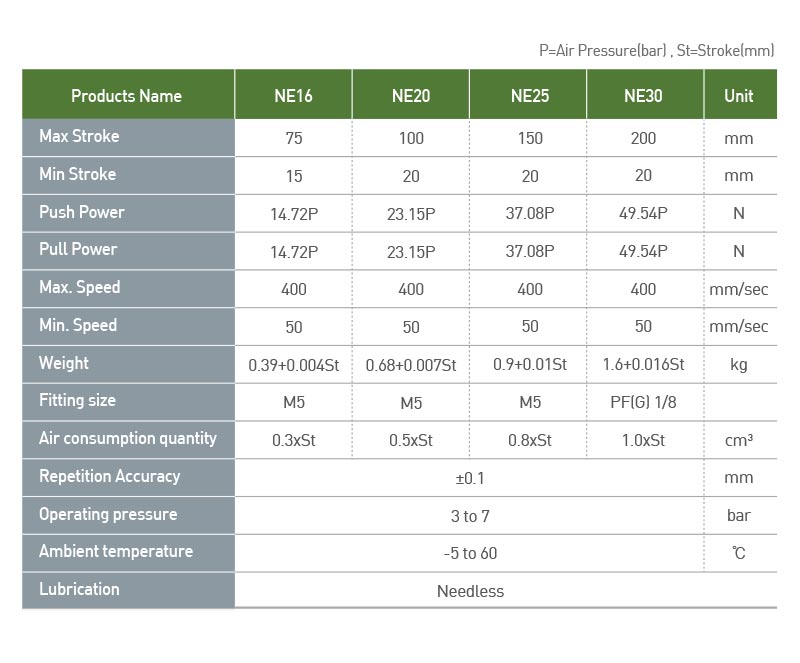

1. Bảng Thông Số Kỹ Thuật Xy Lanh Trượt Dòng NE (NE16 đến NE30)

Việc nắm rõ các thông số về lực đẩy, hành trình và tốc độ là yếu tố quyết định giúp hệ thống máy móc vận hành ổn định. Dưới đây là bảng tra cứu thông số kỹ thuật tiêu chuẩn của dòng NE:

Thông số vận hành chung cho toàn bộ dòng xy lanh NE:

• Độ chính xác lặp lại (Repetition Accuracy): 0.1 mm.
• Áp suất vận hành (Operating pressure): 3 đến 7 bar.
• Nhiệt độ môi trường (Ambient temperature): -5 đến 60 ℃.
• Yêu cầu bôi trơn (Lubrication): Không cần thiết (Needless).

Lưu ý ký hiệu:

• P: Áp suất khí nén thực tế cấp vào hệ thống (đơn vị: bar).
• St: Chiều dài hành trình làm việc của xy lanh (đơn vị: mm).

2. Đặc Điểm Ưu Việt Của Xy Lanh Khí Nén Dòng NE

• Tốc độ phản hồi vượt trội: Khác với các dòng xy lanh trượt thông thường, dòng NE có vận tốc tối đa lên đến 400 mm/s, giúp tối ưu hóa thời gian chu kỳ (cycle time) cho các dây chuyền sản xuất tốc độ cao.
• Lực tác động khứ hồi cân bằng: Thiết kế thông minh giúp lực đẩy (Push) và lực kéo (Pull) hoàn toàn bằng nhau trên cùng một model. Điều này đảm bảo cơ cấu chuyển động tiến - lùi đồng đều và dễ dàng kiểm soát lực.
• Độ chính xác vị trí tuyệt đối: Sai số lặp lại cực nhỏ chỉ 0.1 mm, đáp ứng hoàn hảo các tiêu chuẩn khắt khe trong việc gắp đặt linh kiện tinh vi.
• Vận hành sạch, không cần bảo dưỡng: Công nghệ chế tạo "Needless" cho phép xy lanh tự bôi trơn và hoạt động bền bỉ suốt vòng đời mà không cần tra thêm dầu bôi trơn, rất thân thiện với môi trường phòng sạch.

3. Ứng Dụng Thực Tế Trong Công Nghiệp Tự Động Hóa

Nhờ sự kết hợp giữa tốc độ cao và cấu trúc bàn trượt chống xoay, xy lanh dẫn hướng dòng NE được ứng dụng rộng rãi trong:

• Dây chuyền lắp ráp điện tử: Gắp, đặt và định vị các bo mạch, chip bán dẫn (phổ biến với dòng NE16, NE20).
• Ngành đóng gói bao bì & dán nhãn: Cơ cấu dập hông, gạt phân loại sản phẩm tốc độ cao trên băng tải (sử dụng dòng NE25, NE30).
• Hệ thống đồ gá kiểm tra (Jig Test): Dùng làm bàn trượt tịnh tiến đưa các đầu dò cảm biến hoặc camera vision tiếp cận chính xác tọa độ trên bề mặt sản phẩm.

Xem thêm==> Bảng kết hợp tay kẹp khí nén và cảm biến JRT

4. Hướng Dẫn Cách Tính Lực Để Chọn Mã Xy Lanh NE Phù Hợp

Để chọn mua model tối ưu nhất, bạn chỉ cần áp dụng công thức tính lực dựa trên áp suất nguồn cấp (P) - bar) của nhà xưởng.

• Ví dụ thực tế: Hệ thống khí nén của bạn hoạt động ở áp suất P = 5 bar, và bạn cần một cơ cấu dịch chuyển thẳng sinh ra lực kéo/đẩy khoảng 180 N.
  • Tra bảng với dòng NE25: Lực sinh ra = 37.08 \ 5 = 185.4 N.
  • Kết luận: Model NE25 là lựa chọn hoàn hảo, vừa đáp ứng đủ lực vừa có dư tải nhẹ an toàn cho hệ thống.

• Nếu bạn cần hỗ trợ cung cấp file bản vẽ 3D (CAD/STEP) cho một model và hành trình cụ thể để đưa vào bản thiết kế máy, hãy liên hệ ngay với tôi để được hỗ trợ nhanh chóng!
