BẢNG KẾT HỢP CỦA KẸP KHÍ NÉN VỚI CẢM BIẾN JRT

Dựa trên tài liệu kỹ thuật của nhà sản xuất, các dòng cảm biến được chia làm hai nhóm chính:

Cảm Biến Từ Tính (Magnetic Sensor)

Sử dụng từ trường để xác định vị trí hành trình của piston bên trong lòng xi lanh.

• J02: Dòng cảm biến từ tính cơ bản, độ nhạy cao.
• J13: Dòng cảm biến chuyên dụng cho các dòng sản phẩm đặc thù như GC, NO.
• JRTN (J01): Dòng cảm biến từ tính phổ biến nhất, tương thích với hầu hết các model xi lanh dòng RH, JC, NE, SRJ,...

Cảm Biến Tiệm Cận (Proximity Sensor)

Phát hiện vật thể kim loại không tiếp xúc, hoạt động bền bỉ trong môi trường nhiều bụi bẩn hoặc nhiễu từ.

• JPM8: Cảm biến tiệm cận kích thước nhỏ.
• JPM12: Cảm biến tiệm cận kích thước lớn hơn, cho khoảng cách phát hiện xa hơn.

3. Bảng Tra Cứu Tương Thích Cảm Biến Theo Mã Sản Phẩm (Model)

Dưới đây là chi tiết khả năng tương thích của cảm biến dựa trên kích thước nòng (bore size) của từng dòng sản phẩm:

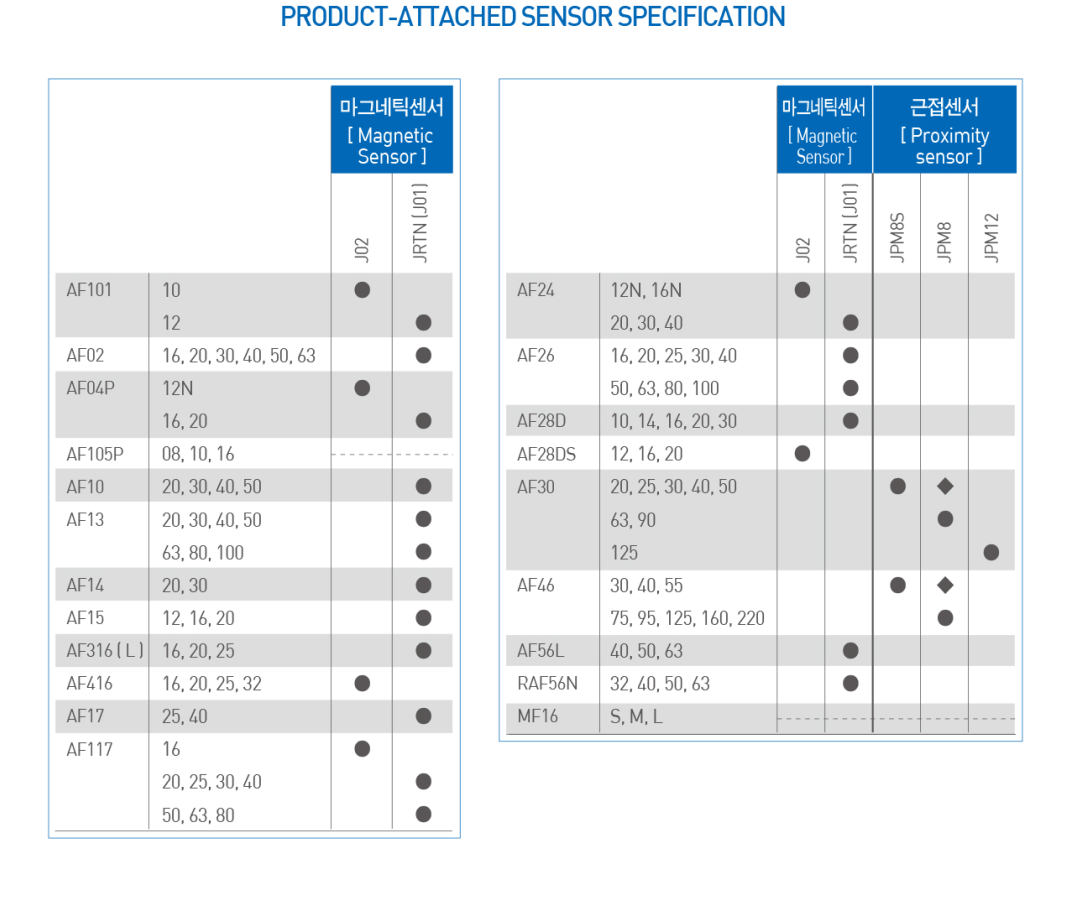

Nhóm Sản Phẩm Sử Dụng Cảm Biến Từ Tính (Mã AF)

Nhóm Sản Phẩm Tích Hợp Đa Năng (Cảm Biến Từ Tính & Tiệm Cận)

4. Kinh Nghiệm Lựa Chọn Cảm Biến Cho Xi Lanh Khí Nén

Để đảm bảo hệ thống vận hành ổn định, khi chọn mua cảm biến bạn cần lưu ý:

• Kiểm tra mã xi lanh: Đối chiếu chính xác mã sản phẩm (Ví dụ: AF30, AF101) với bảng thông số trên.
• Xác định kích thước nòng: Cùng một mã sản phẩm nhưng kích thước nòng khác nhau có thể sẽ yêu cầu model cảm biến khác nhau (Ví dụ: AF101 nòng 10 dùng J02, nhưng nòng 12 phải dùng JRTN).
• Môi trường làm việc: Chọn cảm biến từ tính cho các ứng dụng cơ bản, chọn cảm biến tiệm cận (JPM8/JPM12) cho môi trường có độ nhiễu từ cao hoặc bụi bẩn.

Hướng Dẫn Tra Cứu Cảm Biến Từ Tính Và Tiệm Cận Cho Các Dòng Xi Lanh RH, GC, JC, SRJ

Việc tích hợp đúng loại cảm biến từ tính (Magnetic Sensor) hoặc cảm biến tiệm cận (Proximity Sensor) lên hệ thống xi lanh khí nén quyết định trực tiếp đến hiệu suất vận hành của dây chuyền tự động hóa.

Bài viết này cung cấp bảng thông số kỹ thuật và hướng dẫn tra cứu chi tiết khả năng tương thích của các loại cảm biến J02, J13, JRTN, JPM8, JPM12 cho các dòng mã sản phẩm phổ biến hiện nay.

 Bảng Tra Cứu Tương Thích Cảm Biến Theo Mã Sản Phẩm (Model)

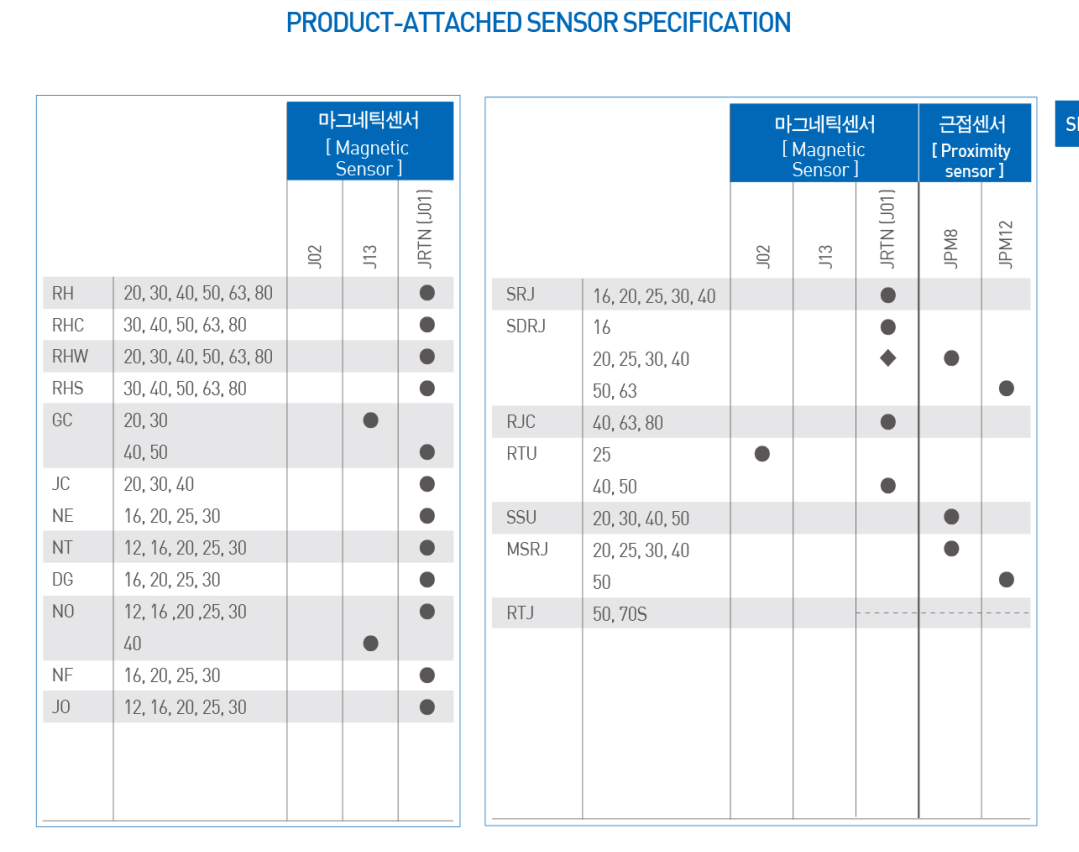

Nhóm Xi Lanh Sử Dụng Cảm Biến Từ Tính (Mã RH, GC, JC, NE, NT, DG, NO, NF, JO)

Nhóm Xi Lanh Tích Hợp Đa Năng (Mã SRJ, SDRJ, RJC, RTU, SSU, MSRJ, RTJ)

3. Lưu Ý Quan Trọng Khi Lắp Đặt Cảm Biến Xi Lanh

Để đảm bảo tín hiệu phản hồi chính xác và tránh hư hỏng thiết bị TẢI BẢN VẼ 3D, kỹ sư vận hành cần tuân thủ:

• Đối chiếu kích thước nòng (Bore size): Một số dòng xi lanh như SDRJ hoặc MSRJ đổi loại cảm biến từ JPM8 sang JPM12 khi kích thước nòng đạt từ 50 trở lên.
• Chọn đúng vị trí rãnh gá: Các mã cảm biến như JRTN và J13 có kiểu dáng chân gá khác nhau, cần sử dụng đúng loại gá (bracket) đi kèm của dòng xi lanh tương ứng.
• Tránh vùng nhiễu từ mạnh: Nếu lắp đặt cảm biến từ tính gần các thiết bị có từ trường lớn (như máy hàn, motor công suất lớn), nên cân nhắc chuyển sang dòng cảm biến tiệm cận JPM8 hoặc JPM12 để tránh tín hiệu giả.

Xem thêm==> Tay kẹp khí nén AF10 chính hãng JRT

Để nhận báo giá chi tiết và tư vấn kỹ thuật chuyên sâu về các dòng cảm biến xi lanh khí nén, vui lòng liên hệ với chúng tôi ngay hôm nay!
