- Xy Lanh Trượt Dòng JC: Cấu Tạo, Thông Số Kỹ Thuật Và Ứng Dụng Chi Tiết Trong các hệ thống tự động hóa và khí nén hiện đại, xy lanh trượt dòng JC là linh kiện cơ cấu chấp hành được đánh giá cao nhờ thiết kế nhỏ gọn, độ chính xác lặp lại tuyệt đối và khả năng chịu tải vượt trội.
- Thông tin sản phẩm
- Bình luận

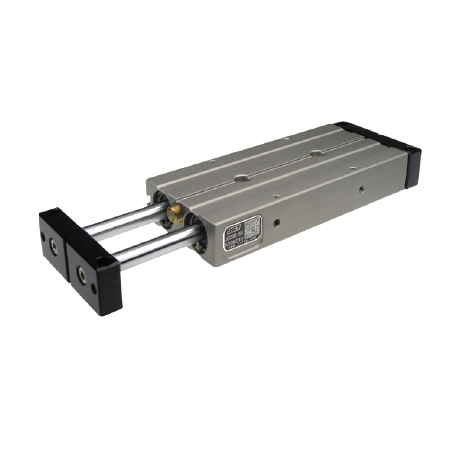

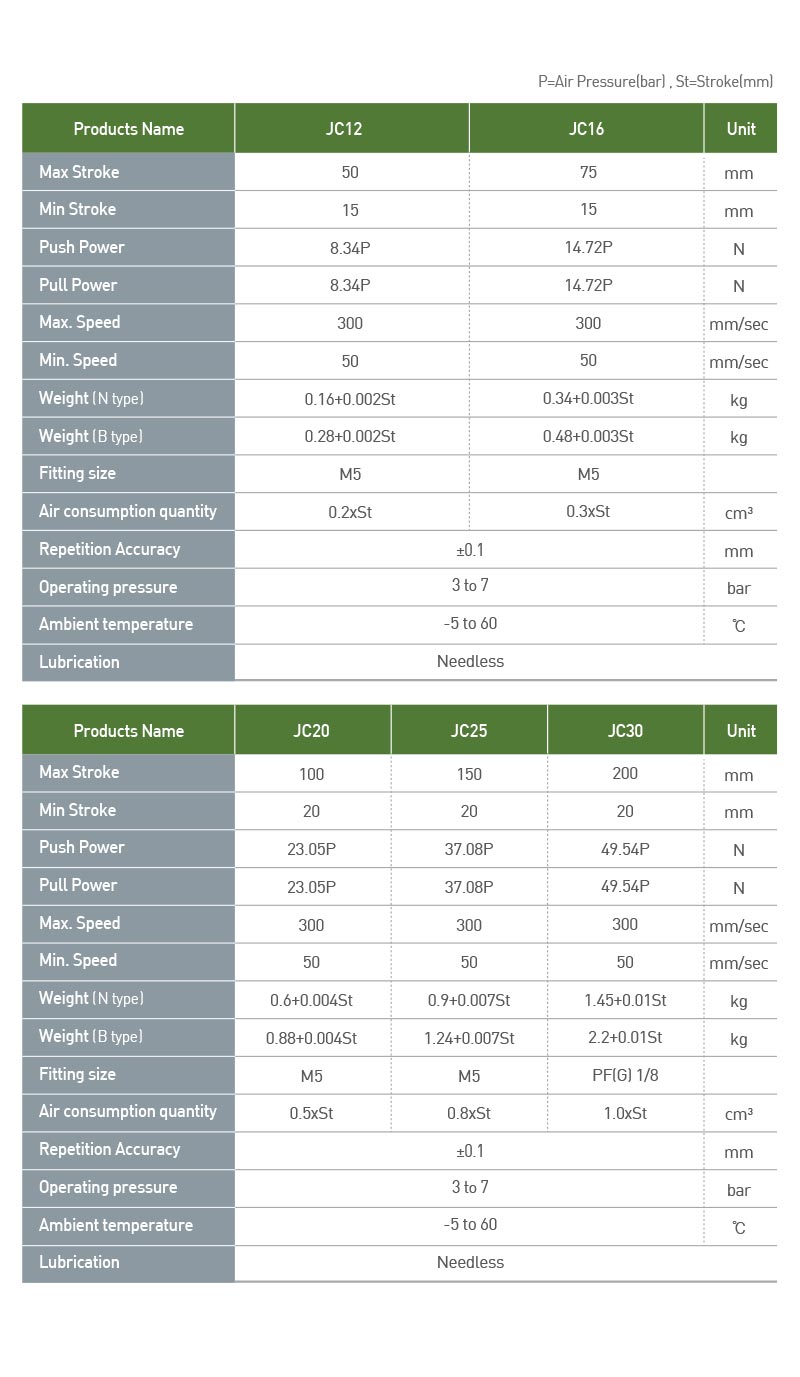

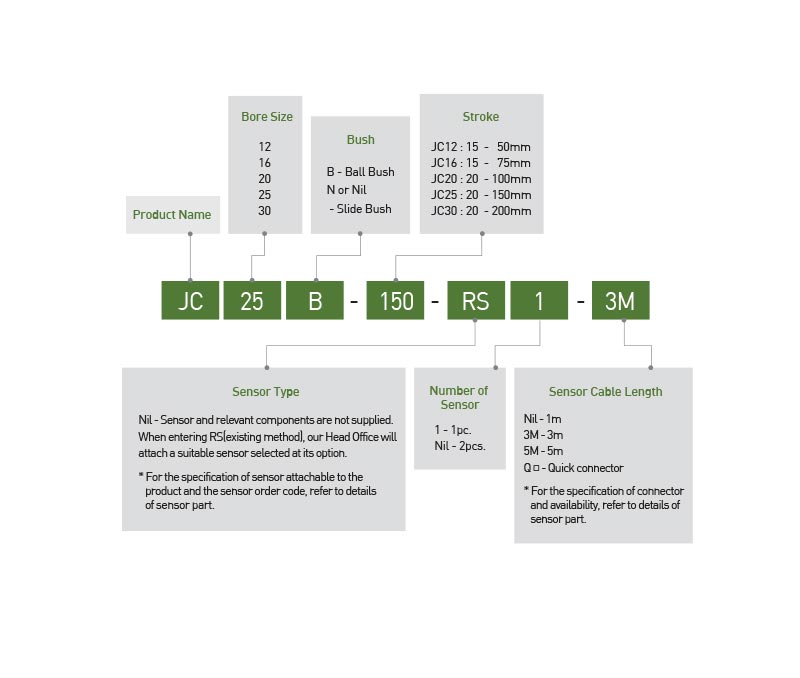

1. Bảng Tra Cứu Thông Số Kỹ Thuật Xy Lanh Trượt Dòng JC
Dòng xy lanh trượt JC được chia thành nhiều kích cỡ đường kính piston khác nhau để đáp ứng đa dạng nhu cầu tải trọng từ nhẹ đến trung bình:
Nhóm Model Nhỏ: JC12 & JC16
|
Thông Số Kỹ Thuật |
Model JC12 |
Model JC16 |
Đơn Vị |
|
Hành trình tối đa (Max Stroke) |
50 |
75 |
mm |
|
Hành trình tối thiểu (Min Stroke) |
15 |
15 |
mm |
|
Lực đẩy (Push Power) |
8.34 \ P |
14.72 \P |
N |
|
Lực kéo (Pull Power) |
8.34 \ P |
14.72 \ P |
N |
|
Vận tốc tối đa (Max Speed) |
300 |
300 |
mm/sec |
|
Vận tốc tối thiểu (Min Speed) |
50 |
50 |
mm/sec |
|
Trọng lượng kiểu N (Weight N type) |
0.16 + 0.002 \ St |
0.34 + 0.003 \ St |
kg |
|
Trọng lượng kiểu B (Weight B type) |
0.28 + 0.002 \ St |
0.48 + 0.003 \ St |
kg |
|
Kích thước cổng nối (Fitting Size) |
M5 |
M5 |
- |
|
Lượng khí tiêu thụ (Air consumption) |
0.2 \ St |
0.3 \ St |
(cm3) |
Nhóm Model Trung Bình: JC20, JC25 & JC30
|
Thông Số Kỹ Thuật |
Model JC20 |
Model JC25 |
Model JC30 |
Đơn Vị |
|
Hành trình tối đa (Max Stroke) |
100 |
150 |
200 |
mm |
|
Hành trình tối thiểu (Min Stroke) |
20 |
20 |
20 |
mm |
|
Lực đẩy (Push Power) |
23.05/ P |
37.08 \ P |
49.54 \ P |
N |
|
Lực kéo (Pull Power) |
23.05 \ P |
37.08 \ P |
49.54 \ P |
N |
|
Vận tốc tối đa (Max Speed) |
300 |
300 |
300 |
mm/sec |
|
Vận tốc tối thiểu (Min Speed) |
50 |
50 |
50 |
mm/sec |
|
Trọng lượng kiểu N (Weight N type) |
0.6 + 0.004 \ St |
0.9 + 0.007 \ St |
1.45 + 0.01 \ St |
kg |
|
Trọng lượng kiểu B (Weight B type) |
0.88 + 0.004 / St |
1.24 + 0.007 \ St |
2.2 + 0.01 \ St |
kg |
|
Kích thước cổng nối (Fitting Size) |
M5 |
M5 |
PF(G) 1/8 |
- |
|
Lượng khí tiêu thụ (Air consumption) |
0.5 \ St |
0.8 \ St\ |
1.0 \ St |
(cm3) |
Thông số vận hành chung cho toàn bộ dòng JC:
- Độ chính xác lặp lại (Repetition Accuracy): 0.1 mm.
- Áp suất vận hành (Operating pressure): 3 đến 7 bar.
- Nhiệt độ môi trường (Ambient temperature): -5 đến 60 ℃.
- Bôi trơn (Lubrication): Không cần thiết (Needless).
2. Đặc Điểm Nổi Bật Của Xy Lanh Khí Nén Dòng JC
- Lực đẩy và lực kéo cân bằng: Một điểm cải tiến lớn của dòng JC là lực đẩy và lực kéo hoàn toàn bằng nhau nhờ thiết kế cấu trúc đặc biệt. Điều này giúp hệ thống vận hành đồng đều khi di chuyển khứ hồi.
- Tùy chọn trọng lượng đa dạng: Sản phẩm cung cấp hai tùy chọn cấu trúc là Kiểu N (N type) trọng lượng nhẹ và Kiểu B (B type) cứng cáp hơn, giúp tối ưu hóa tải trọng của cánh tay robot hoặc đồ gá.
- Độ chính xác cực cao: Sai số lặp lại chỉ 0.1 mm, đáp ứng các tiêu chuẩn khắt khe trong việc gắp đặt linh kiện điện tử tinh vi.
- Tiết kiệm chi phí bảo trì: Cơ chế vận hành không cần dầu bôi trơn bổ sung (Needless) giúp tăng tuổi thọ và giảm thiểu thời gian dừng máy.
3. Ứng Dụng Thực Tế
Xy lanh dẫn hướng dạng trượt dòng JC được ứng dụng phổ biến trong các ngành công nghiệp công nghệ cao:
- Công nghiệp điện tử: Định vị, di chuyển và lắp ráp các bo mạch, linh kiện nhỏ (sử dụng dòng JC12, JC16).
- Máy đóng gói tự động: Cơ cấu gắp nhãn, gạt sản phẩm, phân loại bao bì trên băng tải (sử dụng dòng JC20, JC25).
- Hệ thống jig gá và cơ cấu kẹp: Dùng làm bàn trượt tịnh tiến cho các đồ gá kiểm tra sản phẩm.
Xem thêm==> Bảng kết hợp của kẹp khí nén với cảm biến JRT
4. Hướng Dẫn Cách Tính Lực Chọn Model Dòng JC
Để chọn được model phù hợp, bạn cần biết áp suất khí nén của hệ thống (P– tính bằng bar) và hành trình mong muốn (St) - tính bằng mm).
- Ví dụ: Bạn cần lực đẩy khoảng 180N ở áp suất nguồn cấp 5 bar.
- Thử với dòng JC25: Lực đẩy = 37.08 / 5 = 185.4 N.
- Kết luận: Chọn model JC25 là hoàn toàn phù hợp và có dư tải nhẹ để đảm bảo an toàn.
Quý khách hàng có nhu cầu tư vấn kỹ thuật sâu hơn Ccó thể tải bản vẽ CAD 3D hoặc nhận báo giá đại lý cho dòng xy lanh trượt JC12, JC16, JC20, JC25, JC30 chính hãng, vui lòng liên hệ hotline của chúng tôi ngay hôm nay!
