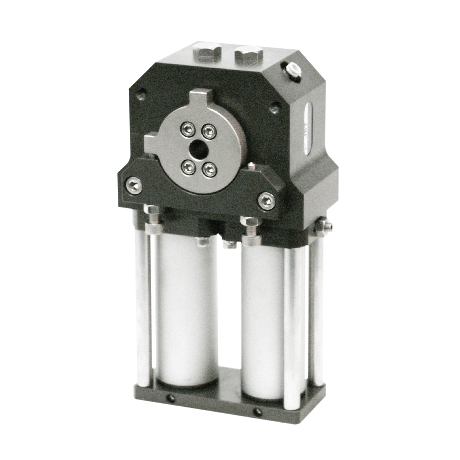

XI LANH XOAY KHÍ NÉN RTU CHÍNH HÃNG JRT

1. Bảng Thông Số Kỹ Thuật Chi Tiết Xy Lanh Xoay Dòng RTU

Dòng xy lanh xoay RTU được thiết kế tối ưu với kết cấu nhẹ, phù hợp cho các ứng dụng tải trọng nhỏ và trung bình:

Thông số vận hành chung cho toàn bộ dòng xy lanh RTU:

• Độ chính xác lặp lại (Repetition Accuracy): 0.1 degree.
• Áp suất vận hành (Operating pressure): 3 đến 7 bar.
• Nhiệt độ môi trường (Ambient temperature): -5 đến 60 ℃.
• Yêu cầu bôi trơn (Lubrication): Không cần thiết (Needless).

*Lưu ý kỹ thuật:

• P: Áp suất khí nén thực tế cấp vào hệ thống (đơn vị: bar).
• Độ chính xác lặp lại được kiểm tra nghiêm ngặt sau 100 hành trình liên tiếp đưa thiết bị về vị trí dừng cuối.

2. Đặc Điểm Ưu Việt Của Xy Lanh Khí Nén Xoay RTU

• Tốc độ phản hồi chuyển động siêu nhanh: Với thời gian xoay góc cực ngắn chỉ từ 0.5 đến 1.0 giây, dòng RTU giúp tối ưu hóa chu kỳ làm việc (cycle time) cho các dây chuyền sản xuất tốc độ cao, yêu cầu năng suất lớn.
• Tích hợp giảm chấn thủy lực cao cấp: Toàn bộ dòng sản phẩm đều được trang bị sẵn cơ cấu giảm chấn dạng hấp thụ xung lực (Absorber). Tính năng này giúp triệt tiêu lực động năng va đập khi đĩa quay đi hết hành trình, giảm rung lắc hông và tiếng ồn tối đa.
• Thiết kế mini nhỏ gọn, trọng lượng nhẹ: Với trọng lượng thân cơ bản rất nhẹ (chỉ từ 0.68 kg ở model RTU25), thiết bị dễ dàng lắp đặt lên đầu các cánh tay robot hoặc không gian máy nhỏ hẹp mà không làm tăng tải trọng động đáng kể.
• Vận hành sạch và tiết kiệm chi phí bảo trì: Công nghệ tự bôi trơn "Needless" đảm bảo xy lanh hoạt động bền bỉ suốt vòng đời mà không cần tra thêm dầu mỡ, rất thích hợp cho môi trường yêu cầu tiêu chuẩn vệ sinh cao.

Xem thêm==> Giới thiệu cảm biến xilanh khí nén JRT

3. Ứng Dụng Thực Tế Trong Sản Xuất Tự Động Hóa

Nhờ kích thước nhỏ gọn và độ chính xác lặp lại 0.1 mm, xy lanh xoay dẫn hướng RTU là linh kiện không thể thiếu trong:

• Công nghiệp điện tử & bán dẫn: Làm cơ cấu lật mặt bo mạch điện tử phẳng, xoay đổi góc định vị các khay linh kiện mini vi mạch.
• Dây chuyền dán nhãn & Đóng gói bao bì: Ứng dụng điều hướng nhanh sản phẩm trên băng tải, tịnh tiến cụm đầu phun mực in hoặc gạt phân loại chai lọ tốc độ cao.
• Cơ cấu gắp đặt robot cỡ nhỏ (Pick and Place): Dùng làm khớp quay điều chỉnh hướng góc kẹp cho các robot gắp đặt trong ngành dược phẩm, thực phẩm.

4. Hướng Dẫn Cách Tính Momen Chọn Model RTU Phù Hợp

Bạn có thể dễ dàng áp dụng công thức tính momen xoắn dựa trên áp suất nguồn cấp (P - bar) thực tế tại xưởng để chọn model tối ưu chi phí:

• Ví dụ thực tế: Áp suất khí nén của nhà máy duy trì ổn định ở mức P = 5 bar, và ứng dụng của bạn cần một lực momen xoắn đầu ra khoảng 3.5 N.m.
  • Tra công thức dòng RTU40: Momen sinh ra = 0.774 x 5 = 3.87\) N.m.
  • Kết luận: Model RTU40 là lựa chọn kinh tế và hoàn hảo nhất, vừa đáp ứng tốt dải momen yêu cầu vừa có dư tải nhẹ an toàn.
  • Tải catalogue, bản vẽ 2D/3D tại đây

Quý khách hàng đang tìm kiếm dòng xy lanh xoay RTU25, RTU40, RTU50 chính hãng, giá sỉ tốt nhất thị trường cùng chính sách bảo hành uy tín, hãy liên hệ trực tiếp với chúng tôi để nhận báo giá chiết khấu ưu đãi hôm nay!
