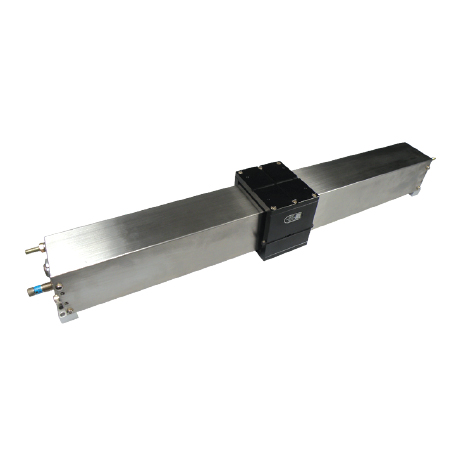

XI LANH TRƯỢT KHÍ NÉN RHC CHÍNH HÃNG JRT

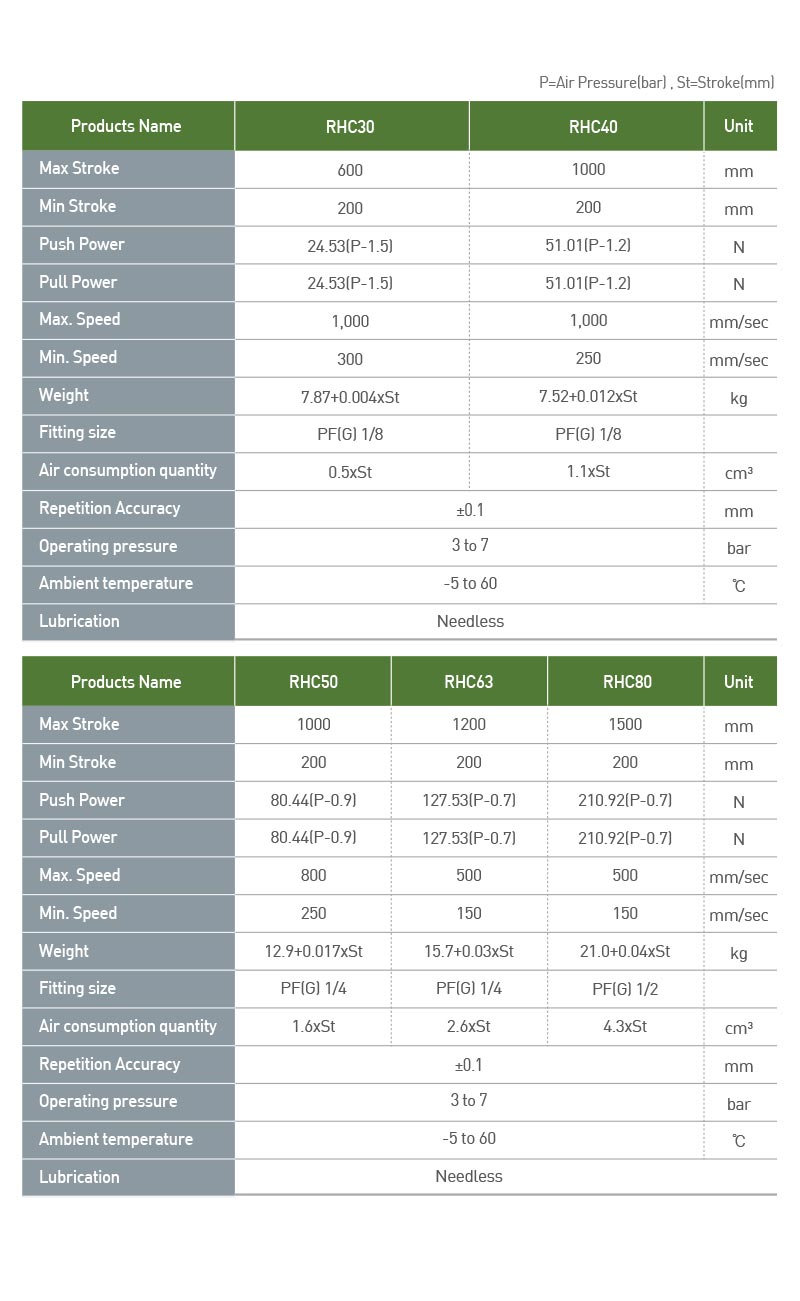

1. Bảng Thông Số Kỹ Thuật Xy Lanh Trượt Dòng RHC (RHC30 đến RHC80)

Dòng xy lanh trượt hạng nặng RHC sở hữu dải đường kính piston (Bore size) rất rộng, đáp ứng từ nhu cầu tải trung bình đến các ứng dụng siêu tải trọng:

Nhóm Model Tải Trung Bình: RHC30 & RHC40

Nhóm Model Siêu Tải Trọng: RHC50, RHC63 & RHC80

Thông số vận hành chung cho toàn bộ dòng xy lanh RHC:

• Độ chính xác lặp lại (Repetition Accuracy):  0.1 mm.
• Áp suất vận hành (Operating pressure): 3 đến 7 bar.
• Nhiệt độ môi trường (Ambient temperature): -5 đến 60 ℃.
• Yêu cầu bôi trơn (Lubrication): Không cần thiết (Needless).

Lưu ý ký hiệu: P là áp suất khí nén cấp vào (bar); St là chiều dài hành trình làm việc thực tế (mm).

2. Đặc Điểm Ưu Việt Của Xy Lanh Khí Nén Dòng RHC

• Hành trình siêu dài và lực kéo đẩy cân bằng: Dòng RHC vượt trội nhờ khả năng đáp ứng hành trình cực dài lên tới 1500 mm (ở model RHC80). Đặc biệt, lực đẩy (Push) và lực kéo (Pull) hoàn toàn bằng nhau, giúp cơ cấu chuyển động tiến - lùi đồng đều, dễ dàng kiểm soát lực.
• Tốc độ phản hồi cực nhanh: Đối với các model RHC30 và RHC40, vận tốc tối đa có thể đạt tới 1,000 mm/s. Đây là thông số lý tưởng cho các ứng dụng đóng gói, phân loại yêu cầu chu kỳ làm việc (cycle time) siêu ngắn.
• Độ bền bỉ cao cho ứng dụng nặng: Cấu trúc của các model lớn (RHC50 - RHC80) cực kỳ vững chãi, cổng kết nối cấp khí lớn lên tới PF 1/2 giúp lượng khí lưu thông nhanh, tối ưu hiệu suất sinh công khi chịu tải nặng.
• Độ chính xác định vị cao: Sai số lặp lại chỉ  0.1 mm, đảm bảo đưa các cụm đồ gá hoặc phôi nặng đến đúng vị trí một cách nhất quán.
• Vận hành sạch, không cần bảo dưỡng: Thiết kế "Needless" tự bôi trơn giúp xy lanh hoạt động ổn định suốt vòng đời mà không cần tra thêm dầu mỡ, giảm thiểu chi phí bảo trì định kỳ.

3. Ứng Dụng Thực Tế Trong Công Nghiệp Tự Động Hóa

Nhờ ưu điểm hành trình dài và chịu tải tốt, xy lanh dẫn hướng dòng RHC được ứng dụng rộng rãi trong:

• Hệ thống băng tải và Logistics: Cơ cấu đẩy, gạt phân loại các thùng hàng cỡ lớn, kiện hàng nặng trên hệ thống băng tải phân phối (thường dùng RHC40, RHC50).
• Ngành công nghiệp ô tô & cơ khí chế tạo: Dùng trong các cánh tay robot chuyển phôi nặng, cụm đồ gá kẹp hàn, hoặc các cơ cấu nâng hạ tấm kim loại (sử dụng dòng RHC63, RHC80).
• Dây chuyền đóng gói tự động: Các model tốc độ cao như RHC30, RHC40 chuyên dùng để tịnh tiến cụm đầu phun, dập cắt bao bì hoặc gạt sản phẩm liên tục.

Xem thêm==> Tay kẹp khí nén cho robot AF56L chính hãng JRT Hàn Quốc

4. Hướng Dẫn Cách Tính Lực Chọn Model Dòng RHC Phù Hợp

Do cấu trúc buồng khí đặc thù, công thức tính lực của dòng RHC có trừ đi một khoảng tổn hao áp suất cố định. Bạn có thể dễ dàng tính lực dựa trên áp suất nguồn cấp (P) - bar) tại xưởng:

• Ví dụ thực tế: Áp suất khí nén của nhà máy duy trì ở mức (P = 6) bar, và bạn cần chọn một model dòng RHC để tạo ra lực đẩy khoảng 100 N.
  • Tra công thức dòng RHC30: Lực sinh ra = 24.53 / (6 - 1.5) = 24.53/ 4.5 = 110.38 N.
  • Kết luận: Model RHC30 là lựa chọn hoàn hảo, vừa đáp ứng đủ dải lực yêu cầu vừa đảm bảo hiệu suất kinh tế tốt nhất.
• Nếu bạn cần hỗ trợ cung cấp file bản vẽ 3D (CAD/STEP) cho một model và hành trình cụ thể để đưa vào bản thiết kế máy, hãy liên hệ ngay với tôi để được hỗ trợ nhanh chóng!
