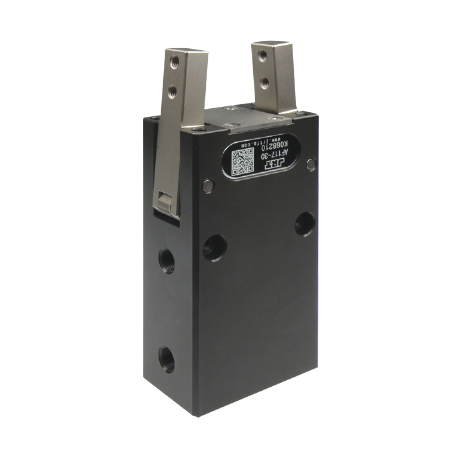

- Tay Kẹp Khí Nén Xoay Góc Cho Robot AF117: Góc Mở 180 Độ, Lực Kẹp Khỏe Hệ thống cấp phôi, đóng gói hoặc cánh tay robot tự động hóa của bạn cần một giải pháp kẹp gắp xoay góc có biên độ mở rộng tuyệt đối để tránh va chạm cơ khí khi di chuyển? Tay kẹp khí nén dòng AF117 chính là giải pháp nâng cấp đáng giá. Với dải sản phẩm cực rộng gồm 8 model từ AF117-16 đến AF117-80, dòng xi lanh kẹp này sở hữu cơ chế góc mở ấn tượng từ 0 đến 180 độ, mang lại khả năng vận hành linh hoạt cho cả ứng dụng gắp phôi nhẹ lẫn phôi công nghiệp siêu nặng. LIÊN HỆ HOTLINE ĐỂ ĐƯỢC GIÁ TỐT
- Thông tin sản phẩm
- Bình luận
1. Ưu Điểm Vượt Trội Của Tay Kẹp Khí Nén Robot Dòng AF117
Dòng tay kẹp khí nén góc mở 180 độ AF117 được các kỹ sư tích hợp hệ thống đánh giá cao nhờ những đặc tính kỹ thuật ưu việt:
- Góc mở siêu rộng giải phóng không gian (0 - 180 degree): Khả năng mở rộng tối đa 180 độ giúp hai ngón kẹp hoàn toàn lùi về phía sau khi mở. Thiết kế này giúp giải phóng không gian di chuyển, cho phép robot đi thẳng xuống gắp phôi từ trên cao mà không lo vướng thành khuôn hay va chạm cơ khí.
- Dải tải trọng và lực gắp cực rộng: Trọng lượng thân đa dạng từ 0.21 kg (bản mini) cho đến 6.65 kg (bản hạng nặng) cùng hệ số nhân lực mở lên đến 1177.20P, đáp ứng mọi mức tải trọng phôi.
- Tốc độ phản hồi siêu tốc: Các model phân khúc nhỏ (AF117-16/20) có thời gian đóng mở chỉ 0.01 giây, tối ưu hóa tối đa thời gian chu kỳ (cycle time) cho các ứng dụng High-speed.
- Vận hành sạch sẽ không cần bảo dưỡng: Cơ chế hoạt động không cần bôi trơn dầu (Needless) giúp hệ thống vận hành êm ái, bền bỉ, tiết kiệm chi phí bảo trì và phù hợp tốt cho tiêu chuẩn phòng sạch công nghiệp.
- Tần suất hoạt động liên tục vượt trội: Khả năng vận hành bền bỉ từ 20 đến 60 cpm (chu kỳ/phút) liên tục mà không làm suy giảm hiệu suất cơ khí.

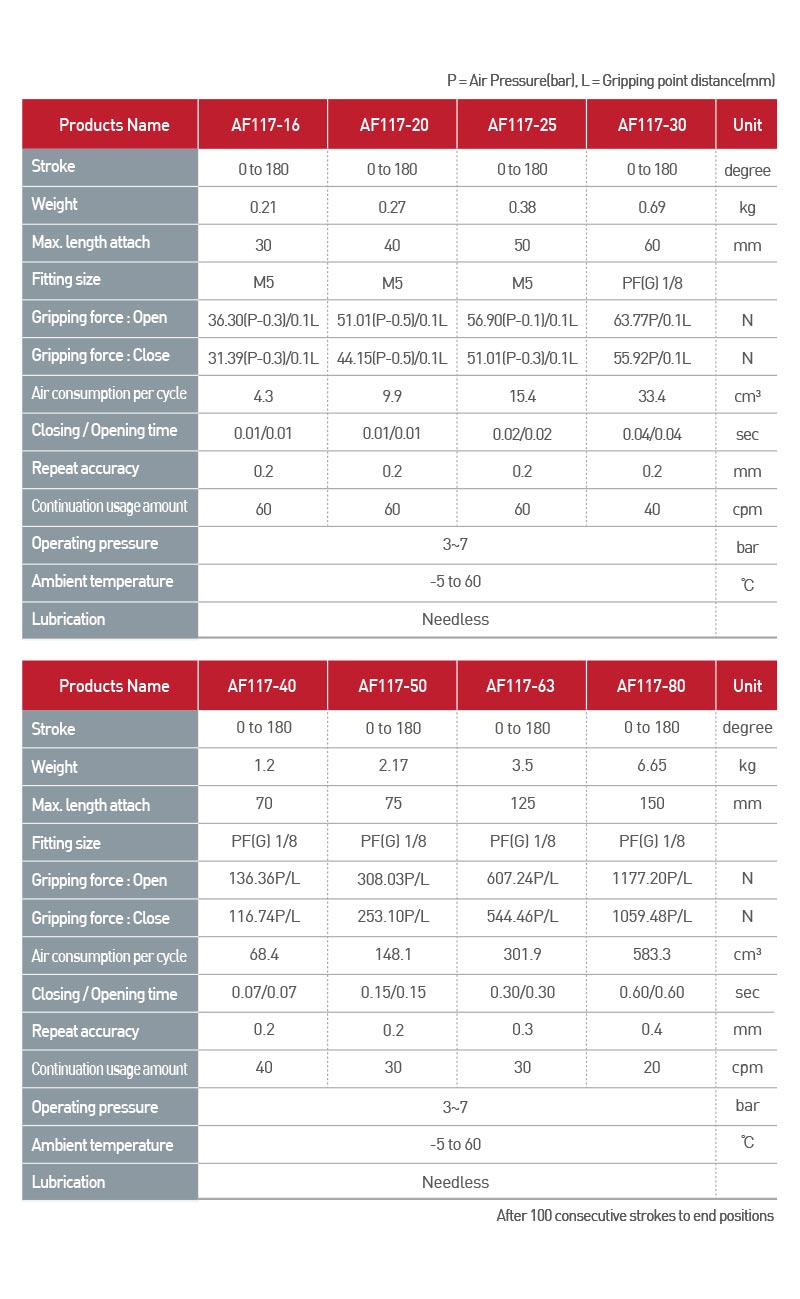

2. Thông Số Kỹ Thuật Chi Tiết Các Model Dòng AF117
Sản phẩm được chia thành hai phân khúc rõ rệt để tối ưu hóa theo tải trọng của từng loại cánh tay robot:
Phân khúc từ nhỏ đến tầm trung (Model AF117-16 đến AF117-30)
|
Thông số kỹ thuật |
AF117-16 |
AF117-20 |
AF117-25 |
AF117-30 |
Đơn vị |
|
Hành trình góc (Stroke) |
0 to 180 |
0 to 180 |
0 to 180 |
0 to 180 |
degree |
|
Trọng lượng thân (Weight) |
0.21 |
0.27 |
0.38 |
0.69 |
kg |
|
Chiều dài gá tối đa |
30 |
40 |
50 |
60 |
mm |
|
Kích thước cổng nối |
M5 |
M5 |
M5 |
PF(G) 1/8 |
- |
|
Công thức Lực Mở (Open) |
36.30(P-0.3/0.1L) |
51.01(P-0.5/0.1L) |
56.90(P-0.1/0.1L) |
63.77P/0.1L |
N |
|
Công thức Lực Đóng (Close) |
31.39(P-0.3/0.1l) |
44.15(P-0.5/0.1L) |
51.01(P-0.3/0.1L) |
55.92P0.1L |
N |
|
Thời gian Đóng / Mở |
0.01 / 0.01 |
0.01 / 0.01 |
0.02 / 0.02 |
0.04 / 0.04 |
sec |
|
Tần suất hoạt động tối đa |
60 |
60 |
60 |
40 |
cpm |
Phân khúc hạng nặng (Model AF117-40 đến AF117-80)
|
Thông số kỹ thuật |
AF117-40 |
AF117-50 |
AF117-63 |
AF117-80 |
Đơn vị |
|
Hành trình góc (Stroke) |
0 to 180 |
0 to 180 |
0 to 180 |
0 to 180 |
độ |
|
Trọng lượng thân (Weight) |
1.2 |
2.17 |
3.5 |
6.65 |
kg |
|
Chiều dài gá tối đa |
70 |
75 |
125 |
150 |
mm |
|
Kích thước cổng nối |
PF(G) 1/8 |
PF(G) 1/8 |
PF(G) 1/8 |
PF(G) 1/8 |
- |
|
Công thức Lực Mở (Open) |
136.36P/L |
308.03P/L |
607.24P/L |
1177.20P/L |
N |
|
Công thức Lực Đóng (Close) |
116.74P/L |
253.10P/L |
544.46P/L |
1059.48P/L |
N |
|
Thời gian Đóng / Mở |
0.07 / 0.07 |
0.15 / 0.15 |
0.30 / 0.30 |
0.60 / 0.60 |
sec |
|
Tần suất hoạt động tối đa |
40 |
30 |
30 |
20 |
cpm |
Thông số vận hành chung cho toàn dòng AF117:
- Độ chính xác lặp lại (Repeat accuracy): Từ 0.2 mm đến 0.4 mm tùy model.
- Áp suất vận hành (Operating pressure): 3 ~ 7 bar.
- Nhiệt độ môi trường (Ambient temperature): -5 đến 60 °C.
- Cơ chế bôi trơn (Lubrication): Không cần thiết (Needless).
(Trong đó: P là Áp suất khí nén tính bằng bar; L là Khoảng cách từ điểm kẹp tính bằng mm)
3. Ứng Dụng Thực Tế Của Xi Lanh Kẹp Góc AF117
Nhờ thiết kế xoay góc mở 180 độ đặc thù kết hợp dải lực gắp mạnh mẽ, dòng tay kẹp robot AF117 được ứng dụng rộng rãi trong:
- Ngành đúc nhựa & Cao su phụ trợ: Gắp các thành phẩm nhựa ra khỏi khuôn đúc ép, góc mở 180 độ thu ngón kẹp về sau giúp robot đi xuống lòng khuôn sâu mà không lo va chạm vào thành vách khuôn.
- Cấp phôi tự động cho máy CNC: Làm cơ cấu gắp giữ phôi kim loại đặt vào các đồ gá máy phay, máy tiện CNC tự động hóa.
- Ngành công nghiệp nặng & Đúc khối: Các bản lớn như AF117-63 và AF117-80 với lực kẹp mở khổng lồ (lên đến 1177.20P) và đồ gá ngón kẹp dài tới 150mm chuyên dùng để gắp các khối phôi kim loại đúc áp lực nặng.
4. Hướng Dẫn Lựa Chọn Model AF117 Phù Hợp Với Robot
- Cần tốc độ siêu cao và tối ưu trọng lượng đầu kẹp: Hãy chọn AF117-16, AF117-20 hoặc AF117-25. Nhóm này nặng dưới 0.38kg, thời gian phản hồi cực nhanh (chỉ từ 0.01s) và đạt tần suất hoạt động tối đa 60 chu kỳ/phút, rất phù hợp cho ứng dụng gắp linh kiện nhẹ chạy High-speed.
- Cần lực gắp giữ siêu khỏe cho phôi nặng cồng kềnh: Hãy chọn các model từ AF117-50 đến AF117-80. Hệ thống dẫn hướng chịu momen lớn của nhóm này cho phép bạn lắp đặt đồ gá ngón dài lên đến 150mm để gắp các loại phôi nặng cố định một cách chắc chắn nhất.
Xem thêm==> Giới thiệu xilanh khí nén JRT
Mua Tay Kẹp Khí Nén AF117 Chính Hãng, Giá Tốt Ở Đâu?
Chúng tôi tự hào là nhà phân phối uy tín hàng đầu chuyên nhập khẩu trực tiếp và cung cấp các giải pháp gắp nhả tự động, linh kiện khí nén robot chính hãng. Sản phẩm tay kẹp khí nén góc mở 180 độ AF117 luôn sẵn hàng số lượng lớn tại kho với đầy đủ giấy tờ CO/CQ, cam kết chính sách giá đại lý tốt nhất và hỗ trợ cung cấp file bản vẽ CAD 2D/3D miễn phí cho các kỹ sư thiết kế đồ gá.
Liên hệ ngay với chúng tôi hôm nay để được tư vấn chuyên sâu và nhận báo giá ưu đãi tốt nhất thị trường!
Nếu bạn cần hỗ trợ tra cứu bản vẽ 2D, 3D (file STEP/IGS) để thiết kế ngón kẹp cho một model cụ thể trong dòng AF117, hãy phản hồi lại để tôi hỗ trợ nhanh chóng nhé!
