- TAY GẮP KHÍ NÉN CHO ROBOT AF02 CHÍNH HÃNG JRT HÀN QUỐC
- Mã sản phẩm: Tay Gắp Khí Nén AF02 Cho Robot: Chính Hãng, Giá Tốt Nhất
- Lượt xem: 2026
- Tay gắp Robot khí nén AF02 Series là dòng tay gắp công nghiệp cao cấp, sở hữu lực kẹp mạnh mẽ và hành trình đa dạng. Thiết bị chuyên dùng để gắp, giữ và di chuyển linh kiện trong các dây chuyền tự động hóa. Dưới đây là bài viết chi tiết về thông số, ưu điểm và ứng dụng của dòng sản phẩm này dựa trên tài liệu kỹ thuật chính thức.
- Thông tin sản phẩm
- Bình luận

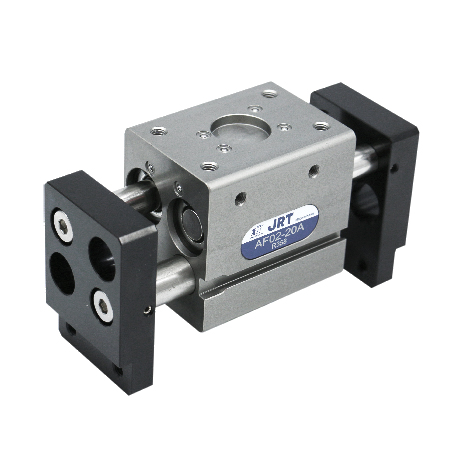

Tay gắp Robot khí nén AF02 Series
Là dòng tay gắp công nghiệp cao cấp, sở hữu lực kẹp mạnh mẽ và hành trình đa dạng. Thiết bị chuyên dùng để gắp, giữ và di chuyển linh kiện trong các dây chuyền tự động hóa.

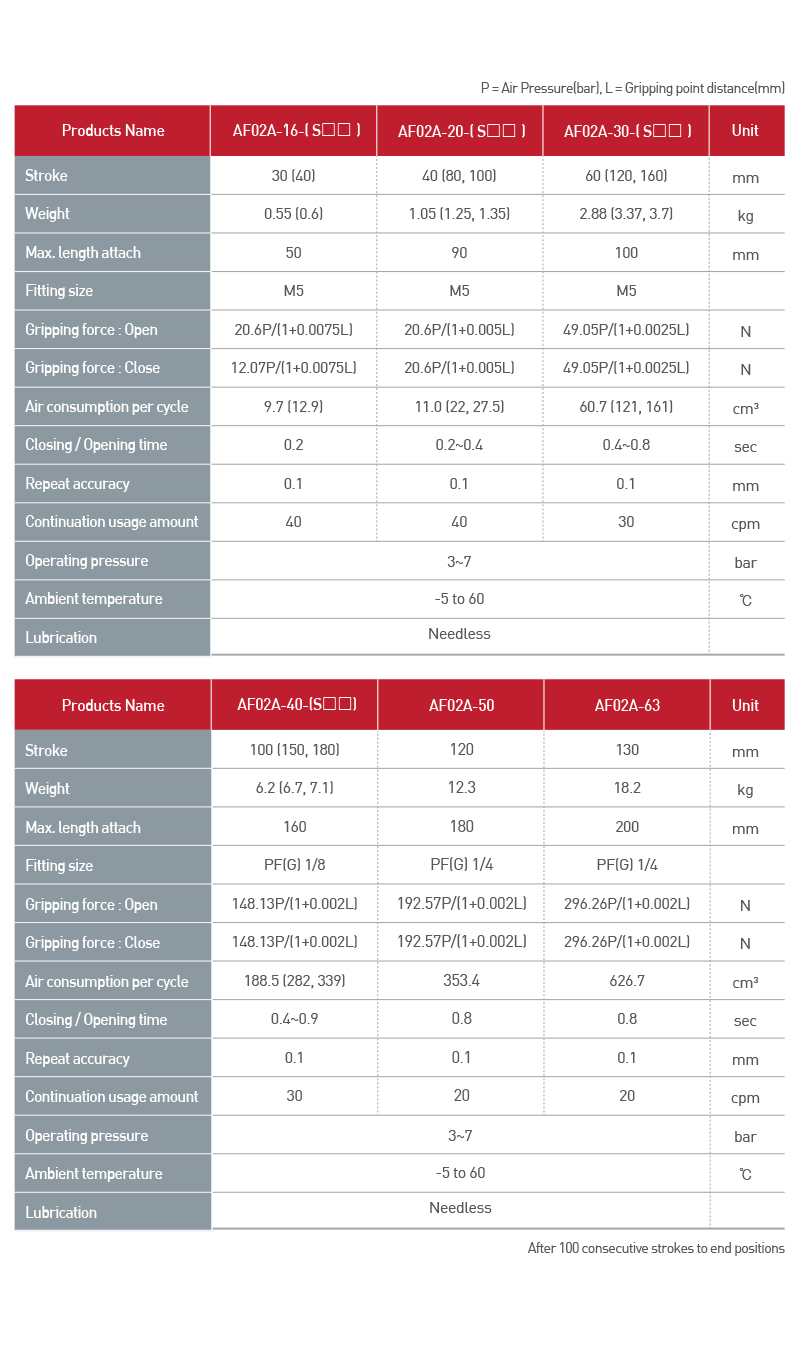

Thông Số Kỹ Thuật Tổng Hợp
Dòng AF02 được chia thành nhiều model từ nhỏ đến lớn để phù hợp với mọi tải trọng robot.
|
Thông số kỹ thuật |
AF02A-16 |
AF02A-20 |
AF02A-30 |
AF02A-40 |
AF02A-50 |
AF02A-63 |
|
Hành trình (Stroke) [mm] |
30 (40) |
40 (80, 100) |
60 (120, 160) |
100 (150, 180) |
120 |
130 |
|
Trọng lượng [kg] |
0.55 |
1.05 |
2.88 |
6.2 |
12.3 |
18.2 |
|
Kích thước cổng (Fitting) |
M5 |
M5 |
M5 |
PF(G) 1/8 |
PF(G) 1/4 |
PF(G) 1/4 |
|
Áp suất vận hành [bar] |
3 ~ 7 |
3 ~ 7 |
3 ~ 7 |
3 ~ 7 |
3 ~ 7 |
3 ~ 7 |
|
Nhiệt độ môi trường [°C] |
-5 đến 60 |
-5 đến 60 |
-5 đến 60 |
-5 đến 60 |
-5 đến 60 |
-5 đến 60 |
|
Bôi trơn (Lubrication) |
Không cần |
Không cần |
Không cần |
Không cần |
Không cần |
Không cần |
Công Thức Tính Lực Kẹp (Gripping Force)
Lực kẹp thực tế của tay gắp AF02 phụ thuộc vào Áp suất khí nén (\(P\) - bar) và Khoảng cách từ tâm đến điểm gắp (\(L\) - mm):
- Model AF02A-16:
- Khi mở: 20.6P/1+0.0075L (N)
- Khi đóng: 12.07P/1+0.0075L (N)
- Model AF02A-20:
- Khi mở / đóng: 20.6P/1+0.005L (N)
- Model AF02A-30:
- Khi mở / đóng: 49.05P/1+0.0025l (N)
- Model AF02A-40:
- Khi mở / đóng: 148.13P/1+0.002L (N)
- Model AF02A-50:
- Khi mở / đóng: 192.57P/1+0.002L (N)
- Model AF02A-63:
- Khi mở / đóng: 296.26P/1+0.002L (N)
Ưu Điểm Nổi Bật Của Tay Gắp AF02
- Độ chính xác lặp lại cực cao: Tất cả các model đều đạt độ chính xác lặp lại (Repeat accuracy) là 0.1 mm, đảm bảo robot gắp đặt linh kiện nghìn lần như một mà không bị lệch vị trí.
- Hành trình dài và linh hoạt: Dải hành trình mở rộng từ 30mm (ở bản AF02A-16) lên tới 130mm (ở bản AF02A-63), giúp gắp được các vật thể có kích thước lớn hoặc biên độ thay đổi rộng.
- Không cần bảo dưỡng: Thiết kế đạt chuẩn Needless Lubrication (Không cần tra dầu bôi trơn), giúp tiết kiệm chi phí bảo trì và giữ khoang máy luôn sạch sẽ.
- Độ bền bỉ cao: Tần suất hoạt động liên tục đạt từ 20 đến 40 cpm (chu kỳ/phút) tùy dòng, hoạt động ổn định trong môi trường nhà máy khắc nghiệt từ -5°C đến 60°C.
