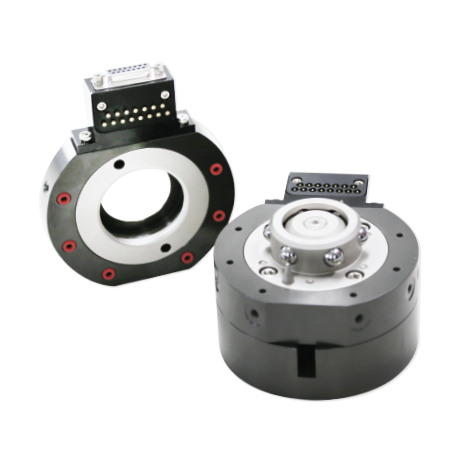

BỘ NỐI THAY KẸP KHÍ NÉN ( TOOL CHANGE) JTCRA40

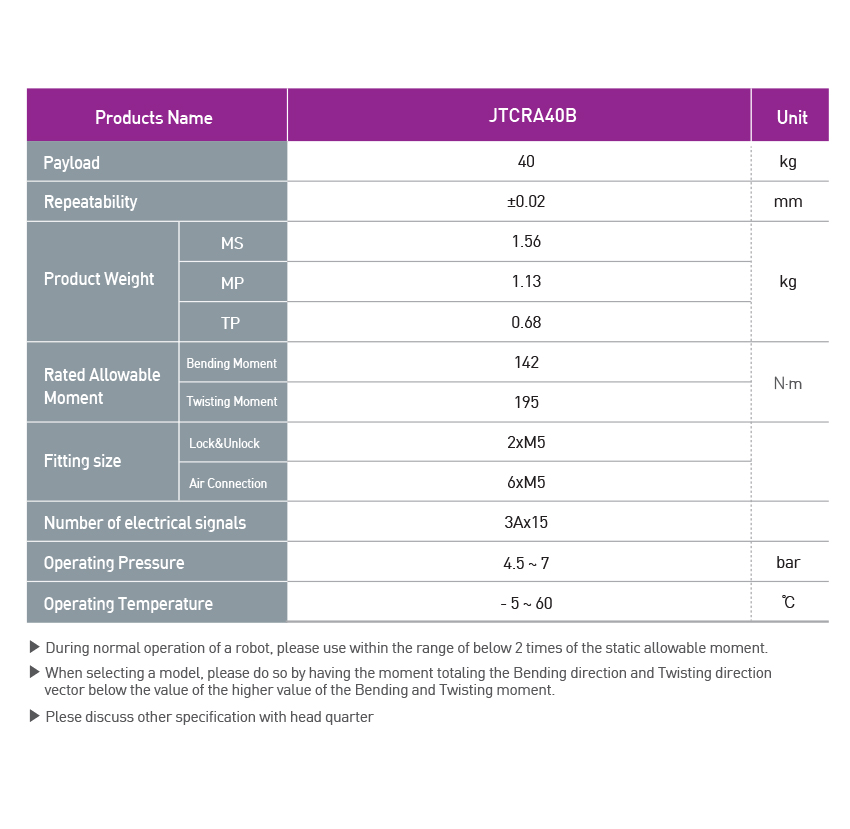

1. Bảng Thông Số Kỹ Thuật Tool Changer Robot JTCRA40B

Model JTCRA40B được thiết kế với độ chịu tải vượt trội, độ chính xác cơ học cao cùng hệ thống truyền dẫn điện - khí tích hợp toàn diện:

*Lưu ý kỹ thuật quan trọng từ nhà sản xuất:

• Trong quá trình vận hành bình thường của robot, hãy đảm bảo mức momen thực tế nằm dưới 2 lần dải momen tĩnh cho phép.
• Khi lựa chọn model, tổng vector momen hướng uốn (Bending direction) và hướng xoắn (Twisting direction) phải thấp hơn giá trị giới hạn của thiết bị để đảm bảo an toàn tuyệt đối.

2. Đặc Điểm Ưu Việt Của Khớp Thay Dao Nhanh JTCRA40B

• Tải trọng lớn lên đến 40kg: Khác với các dòng mini, JTCRA40B được gia cường kết cấu bệ cơ khí để gánh các cụm tay kẹp cơ khí nặng hoặc thiết bị chuyên dụng khối lượng lớn, đáp ứng tốt các tác vụ cơ khí hạng trung.
• Độ chính xác lặp lại siêu cao: Sai số định vị cơ học chỉ đạt  0.02 mm. Thông số này đảm bảo các đầu công cụ sau khi thay đổi tự động vẫn tiếp cận chính xác tọa độ gốc của phôi, loại bỏ hoàn toàn các lỗi lệch tâm, lệch đồ gá khi robot vận hành.
• Hệ thống kết nối cơ - điện - khí đồng bộ: Thiết bị sở hữu 6 cổng truyền dẫn khí nén M5 độc lập cùng cụm 15 chân tín hiệu điện (chịu dòng 3A). Toàn bộ đường khí cấp cho tay kẹp khí nén hay cáp tín hiệu sensor đều tự động kết nối thông suốt ngay khi phần Master (MS) và Tool (MP) khóa chặt lại.
• Chịu momen xoắn và momen uốn cực khủng: Với định mức dải lực uốn 142 N.m và lực xoắn lên tới 195 N.m, JTCRA40B cho phép robot thoải mái thực hiện các chuyển động tăng tốc đột ngột, quay trở góc gấp mà không lo xảy ra hiện tượng rơ lỏng hay mất an toàn cơ khí.

3. Ứng Dụng Thực Tế Của Tool Changer JTCRA40B Trong Nhà Máy

Nhờ dải tải trọng 40kg mạnh mẽ và tính linh hoạt cao, khớp thay dao nhanh JTCRA40B được ứng dụng phổ biến trong:

• Trạm Robot gia công cơ khí đa năng: Một cánh tay robot duy nhất có thể tự động đổi từ đầu kẹp hút phôi tấm phẳng, chuyển sang đầu mài cắt bavia bệ đúc, rồi tiếp tục thay đầu bắn vít định vị sản phẩm.
• Dây chuyền sản xuất và lắp ráp ô tô, xe máy: Robot sử dụng JTCRA40B để linh hoạt hoán đổi giữa các cụm mỏ hàn bấm, đầu kẹp gắp linh kiện khung vỏ ô tô nặng hoặc súng bắn keo chuyên dụng.
• Dây chuyền đóng gói & Palletizing: Cho phép robot tự thay đổi các cụm cơ cấu kẹp (Gripper) với kích thước và nguyên lý khác nhau (kẹp cơ khí, hút chân không) nhằm bốc xếp nhiều mã sản phẩm hỗn hợp trên cùng một hệ thống băng tải.

4. Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Khớp Thay Dao Nhanh Robot

Để duy trì tuổi thọ lâu dài và giữ vững độ chính xác 0.02 mm cho bộ thay dao JTCRA40B, người vận hành cần lưu ý 2 nguyên tắc sau:

1. Kiểm soát chất lượng khí nén: Nguồn khí nén cấp cho 2 cổng Lock/Unlock và 6 cổng truyền dẫn bắt buộc phải được xử lý lọc sạch bụi mịn và tách nước. Nước và tạp chất có thể gây rỉ sét cơ cấu khóa hoặc làm rách phớt mặt tiếp xúc.
2. Vệ sinh mặt chân cắm tín hiệu định kỳ: Do tích hợp cụm 15 chân tín hiệu điện, hãy thường xuyên dùng khí sạch thổi bay bụi kim loại, mạt bám trên mặt tiếp xúc giữa phần Master và Tool để tránh hiện tượng chập cháy hoặc nhiễu tín hiệu sensor.
3. tải catalogue, bản vẽ 2D/3D tại đây
