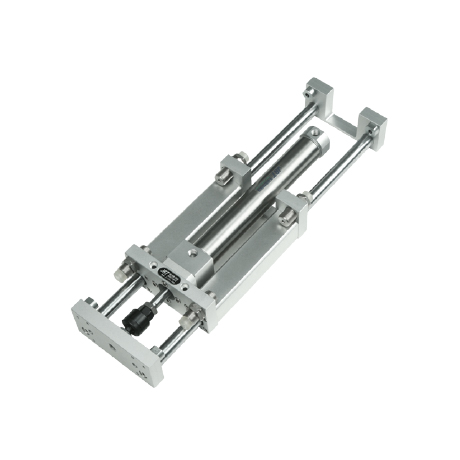

XI LANH TRƯỢT KHÍ NÉN GC CHÍNH HÃNG JRT

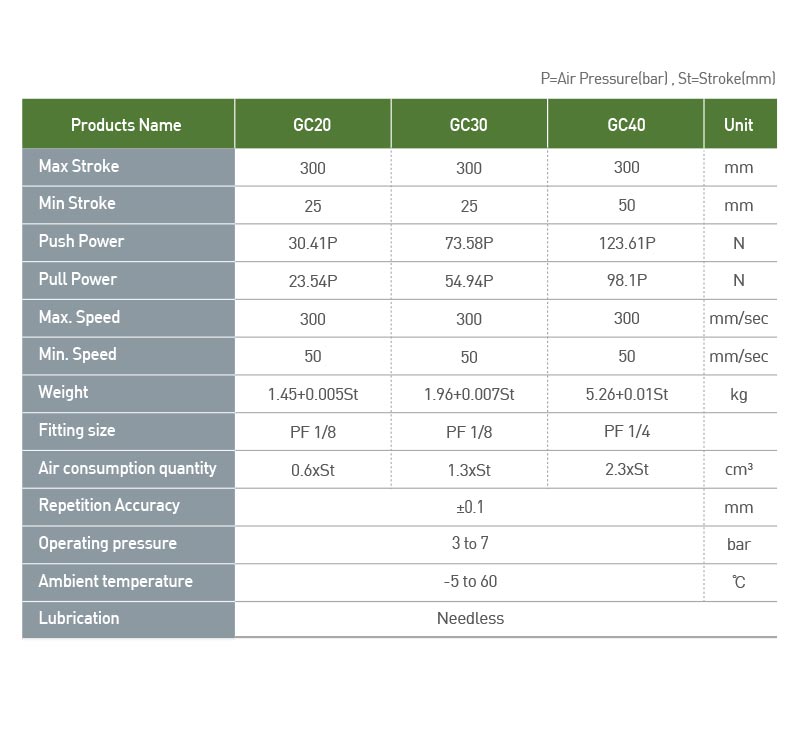

1. Bảng Thông Số Kỹ Thuật Các Dòng Xy Lanh Trượt Phổ Biến (GC20, GC30, GC40)

Để hệ thống vận hành ổn định, việc chọn đúng model dựa trên thông số kỹ thuật là yếu tố tiên quyết. Dưới đây là bảng tra cứu thông số chi tiết của 3 dòng xy lanh trượt tiêu chuẩn:

Lưu ý ký hiệu:

• P: Áp suất khí nén (đơn vị: bar).
• St: Hành trình làm việc thực tế của xy lanh (đơn vị: mm).

2. Ưu Điểm Vượt Trội Của Xy Lanh Khí Nén Dạng Trượt

So với các dòng xy lanh tròn hay xy lanh vuông truyền thống, xy lanh trượt sở hữu nhiều đặc tính ưu việt:

• Độ chính xác tuyệt đối: Với sai số lặp lại chỉ 0.1 mm, thiết bị đảm bảo phôi được dịch chuyển đến đúng vị trí yêu cầu.
• Khả năng chịu tải chống momen xoắn: Thiết kế tích hợp bàn trượt và thanh dẫn hướng giúp chịu được lực tải dọc và lực momen uốn cong rất tốt.
• Hoạt động bền bỉ, không cần bảo dưỡng: Nhờ công nghệ chế tạo hiện đại, dòng sản phẩm này hoạt động êm ái mà không cần tra thêm dầu bôi trơn định kỳ (Needless).
• Dải áp suất làm việc linh hoạt: Vận hành ổn định trong khoảng áp suất từ 3 đến 7 bar, phù hợp với hầu hết hệ thống khí nén nhà xưởng hiện nay.

3. Ứng Dụng Thực Tế Trong Công Nghiệp Chế Tạo

Nhờ thiết kế nhỏ gọn và độ chính xác cao, xy lanh dẫn hướng dạng trượt được ứng dụng rộng rãi trong:

• Dây chuyền lắp ráp điện tử: Gắp, đặt các linh kiện vi mạch, bán dẫn nhỏ gọn.
• Ngành đóng gói bao bì: Đẩy hộp sản phẩm, dán nhãn tự động, phân loại hàng hóa trên băng tải.
• Hệ thống tay gắp Robot (Pick and Place): Dịch chuyển tịnh tiến phôi từ vị trí này sang vị trí khác trong các cơ cấu phân phối phôi tự động.
• Chế tạo máy móc ngành y tế & thực phẩm: Do đặc tính sạch, không cần bôi trơn bằng dầu, thiết bị đáp ứng tốt các tiêu chuẩn vệ sinh an toàn.

4. Hướng Dẫn Cách Chọn Xy Lanh Trượt Phù Hợp Nhất

Để chọn mua được loại xy lanh tối ưu cho chi phí và hiệu suất, bạn cần lưu ý 3 bước sau:

1. Tính toán lực đẩy/lực kéo cần thiết: Áp dụng công thức ở bảng thông số trên. Ví dụ, với áp suất khí nén cấp vào là \(P = 5\) bar, dòng GC30 sẽ cho lực đẩy thực tế là 73.58 \t 5 = 367.9N.
2. Xác định hành trình (Stroke): Đo đạc khoảng cách di chuyển thực tế của ứng dụng để chọn chiều dài hành trình thích hợp (nằm trong khoảng từ 25mm đến 300mm).
3. Kiểm tra không gian lắp đặt: Dòng GC20 và GC30 sử dụng cổng kết nối ren PF 1/8 nhỏ gọn, trong khi dòng tải nặng GC40 sử dụng cổng PF 1/4 lớn hơn để cấp khí nhanh hơn.

Xem thêm==> Giới thiệu cảm biến xilanh khí nén JRT

Nếu bạn đang tìm kiếm giải pháp tự động hóa tối ưu cho nhà xưởng của mình, hãy liên hệ ngay với chúng tôi để nhận    bản vẽ 3D và báo giá các dòng xy lanh trượt GC20, GC30, GC40 chính hãng với mức chiết khấu tốt nhất!
